GEROtherm® DUPLEX-REXdie vollständig diffusionsdichte Erdwärmesonde mit Schutzmantel

Prinzip:


Mit der vollständig diffusionsdichten Erdwärmesonde GEROtherm® DUPLEX-REX wird das Eindringen von gasförmigen Stoffen verhindert. Die Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil PN16@ 20°C und PN20@ 20°C.

Konstruktion:‎


Die Geometrie des Fusses ist gleich wie bei den Doppel-U Sonden PN20, jedoch mit aufgedampfter Metallschicht und einem Schutzlack. Das mediumführende Kernrohr ist aus modernstem rissbeständigen PE100-RC und nach SKZ HR3.26 zertifiziert. Die Diffusionsdichtigkeit wird durch eine Polymer-Matrix-Folie mit eingebetteter Diffusionssperre erreicht. Als mechanischer Schutz ist zusätzlich ein ritzfester Schutzmantel aufgebracht.

Produktdetails

Werkstoff


  • Kernrohr aus Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit); Polypropylen PP-Schutzmantel


Einsatzbereich


  • Temperaturbereich: -20°C /­ +40°C


  • Druckbeständigkeit: PN16@20°C /­ SDR 11
  • Dimensionen: de 35 mm, de 43 mm


  • Druckbeständigkeit PN20@20°C /­ SDR 9
  • Dimensionen: de 43 mm


Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern oder auf dem Flyer.

Vorteile

  • höhere Belastung und Stabilität durch verstärkte Wandung am Sondenfuss; PN22

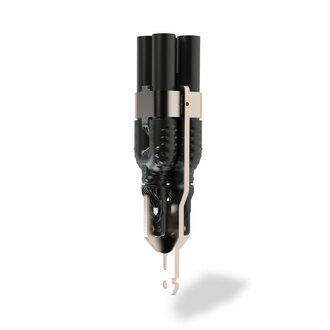

  • kompatibel mit dem GEROtherm® Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm® PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm® UNI-FIX
  • niedriger hydraulischer Widerstand durch grosse Querschnitte und Muffenschweissung
  • bewährter Schmutzsiphon im Sondenfuss mit zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
  • keine Schweissarbeiten auf der Baustelle
  • DIN EN 12201-2
  • Patent Nr. EP 2 395 301



Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Dimensionen

Dimension Druckbeständigkeit Standard Längen   Ø Sonden Fuss   Wickelmasse
32 x 3.0 mmbis PN16* /­ bis SDR1150 - 160 Meter Preisliste Seite 9  94 mm Preisliste Seite 8  und Paletten InformationenPreisliste Seite 27
40 x 3.7 mmbis PN16* /­ bis SDR1150 - 300 Meter Preisliste Seite 10  115 mm Preisliste Seite 8  und Paletten InformationenPreisliste Seite 27
40 x 4.5 mmbis PN20* /­ bis SDR9200 - 300 Meter Preisliste Seite 11  115 mm Preisliste Seite 8  und Paletten InformationenPreisliste Seite 27
Injektionsrohre de 25 mmhält kurzzeitig einem Injizierdruck bis 32 bar* stand. 52 - 322 Meter Preisliste Seite 29     wenn einzeln auf Sonden gelegtPreisliste Seite 29
Injektionsrohre de 25 mm" 52 - 322 MeterPreisliste Seite 29     als gesamte Palette geliefert wird Preisliste Seite 30
Injektionsrohre de 32 mm" 102 - 412 MeterPreisliste Seite 31     wenn einzeln auf Sonden gelegtPreisliste Seite 31
Injektionsrohre de 32 mm"102 - 412 MeterPreisliste Seite 32    wenn einzeln auf SondenPreisliste Seite 32
* @ 20°C
Werkszeugnis nach EN 10204 2.2
