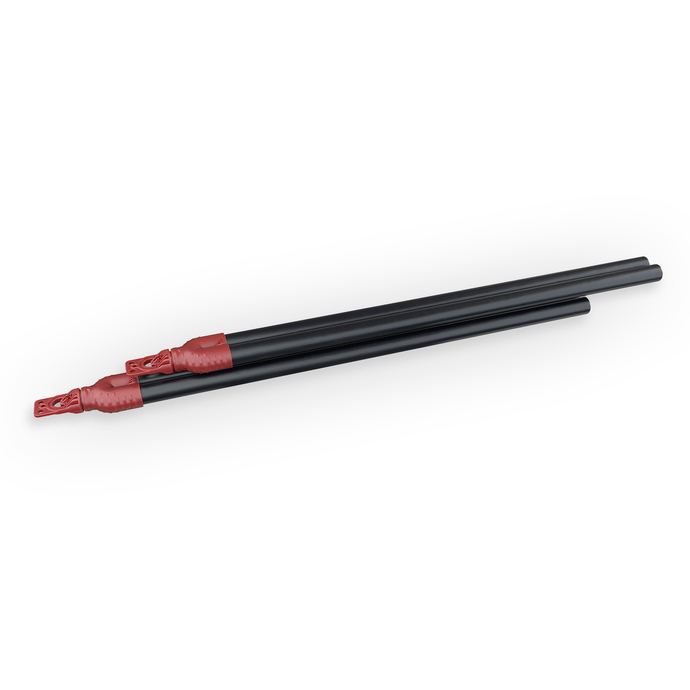

GEROtherm® DUPLEX-RTdie Erdwärmesonde für höhere Temperatur- und Spannungsrissbeständigkeit aus dem Werkstoff PE100-RT-RC*

Prinzip:


Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil PN16@ 20°C und PN20@ 20°C. Die Sondenrohre mit dem gleichem Aussendurchmesser gleich wie bei den DUPLEX Doppel-U Sonden, jedoch aus PE100-RT-RC*.

Konstruktion:‎


Wichtigstes Bauteil der GEROtherm® Erdwärmesonde ist der Sondenfuss (Umlenkung). Er ist den grössten Belastungen während Einbau und Betrieb ausgesetzt. HakaGerodur hat deshalb den bereits seit Jahren etablierten GEROtherm® Sondenfuss (Dim. 32 und 40 mm) weiterentwickelt und patentiert. Er ist aus dem Material E100-RT-RC* hergestellt.

* Erdwärmesonden hergestellt aus dem Werkstoff PE100-RT-RC ist eine geschützte Technologie. Patent Nr. CH 717 800 A2

Produktdetails

Werkstoff


  • Polyethylen PE100-RT-RC* (RT=Raised temperature; erhöhte Temperaturbeständigkeit; RC=Resistance to crack; Rissbeständigkeit)


Einsatzbereich


  • Temperaturbereich: -20°C /­ +95°C1)


  • Druckbeständigkeit: PN16 @ 20°C /­ SDR 11
  • Dimensionen: de 32 mm, de 40 mm


  • Druckbeständigkeit PN20 @ 20°C /­ SDR 9
  • Dimensionen: de 40 mm


* Erdwärmesonden hergestellt aus dem Werkstoff PE100-RT-RC ist eine geschützte Technologie. Patent Nr. CH 717 800 A2
1) Die zu erwartende Lebensdauer des Materials ist abhängig von der Einsatztemperatur und -zeit sowie vom Innendruck. Die Berechnung der Belastungsgrenzen erfolgt anhand der Schadensakkumulierungsregel (Minersche Regel) gemäss SN EN ISO 13760. (Für eine objektspezifische Definition muss das Jahres-Häufigkeits-Temperatur-Profil sowie der Innendruck angegeben werden.)

Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern oder auf dem Flyer.

Vorteile

  • erhöhte Schutzfunktion durch Noppendesign vom Sondenfuss
  • bewährter Schmutzsiphon im Sondenfuss mit neu zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
  • höhere Belastung und Stabilität durch verstärkte Wandung am Sonden Fuss; PN20

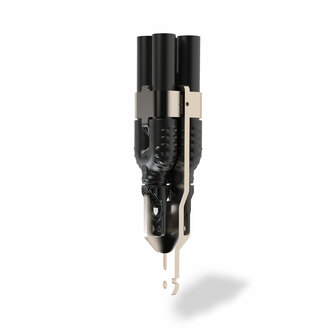

  • kompatibel mit dem GEROtherm® Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm® PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm® UNI-FIX
  • niedriger hydraulischer Widerstand durch grosse Querschnitte und Muffenschweissung
  • keine Schweissarbeiten auf der Baustelle entsprechend SIA 384/­6 und VDI 4640
  • DIN EN 12201-2‎


Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Dimensionen

Dimension Druckbeständigkeit Standard Längen   Ø Sonden Fuss   Wickelmasse
32 x 3.0 mmbis PN16* /­ bis SDR1150 - 160 Meter Preisliste Seite 17  92 mmPreisliste Seite 8  und Paletten InformationenPreisliste Seite 19
40 x 3.7 mmbis PN16* /­ bis SDR1150 - 300 Meter Preisliste Seite 18  113 mmPreisliste Seite 8  und Paletten InformationenPreisliste Seite 19
40 x 4.5 mmbis PN20* /­ bis SDR9200 - 300 Meter Preisliste Seite 18  113 mmPreisliste Seite 8  und Paletten InformationenPreisliste Seite 19

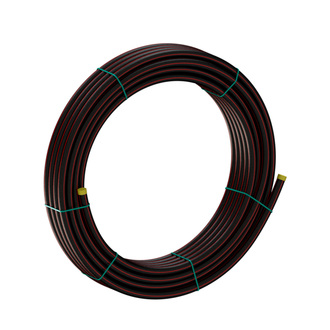

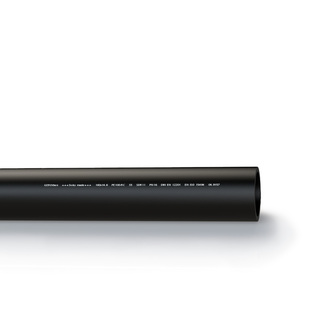

Injektionsrohre de 25 mmhält kurzzeitig einem Injizierdruck bis 32 bar* stand. 52 - 322 Meter Preisliste Seite 29     wenn einzeln auf Sonden gelegtPreisliste Seite 29
Injektionsrohre de 25 mm" 52 - 322 MeterPreisliste Seite 29     als gesamte Palette geliefert wird Preisliste Seite 30
Injektionsrohre de 32 mm" 102 - 412 MeterPreisliste Seite 31     wenn einzeln auf Sonden gelegtPreisliste Seite 31
Injektionsrohre de 32 mm"102 - 412 MeterPreisliste Seite 32    wenn einzeln auf SondenPreisliste Seite 32
* @ 20°C
Werkszeugnis nach EN 10204 2.2
