GEROtherm® DUPLEXDie Standard Erdwärmesonde


Prinzip:


‎Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil PN16@ 20°C und PN20@ 20°C.

Konstruktion:‎


Wichtigstes Bauteil der GEROtherm® Erdwärmesonde ist der Sondenfuss (Umlenkung). Er ist den grössten Belastungen während Einbau und Betrieb ausgesetzt. HakaGerodur hat deshalb den bereits seit Jahren etablierten GEROtherm® Sondenfuss (Dim. 32 und 40 mm) weiterentwickelt und patentiert.

Produktdetails

Werkstoff


  • Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit)


Einsatzbereich


  • Temperaturbereich: -20°C /­ +40°C


  • Druckbeständigkeit: PN16@20°C /­ SDR 11
  • Dimensionen: de 32 mm, de 40 mm, de 50 mm


  • Druckbeständigkeit PN20@20°C /­ SDR 9
  • Dimensionen: de 40 mm, de 50 mm‎


Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern.

Vorteile

  • erhöhte Schutzfunktion durch Noppendesign
  • höhere Belastung und Stabilität durch verstärkte Wandung am Sondenfuss; PN25

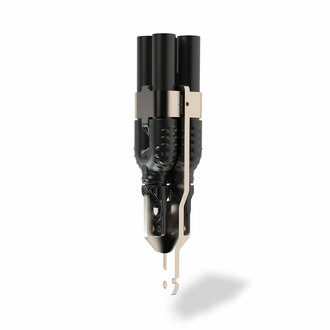

  • kompatibel mit dem GEROtherm® Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm® PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm® UNI-FIX
  • niedriger hydraulischer Widerstand durch grosse Querschnitte und Muffenschweissung
  • bewährter Schmutzsiphon im Sondenfuss mit neu zwei Stege, welche die Anwendung eines Messschwimmkörpers erleichtern
  • keine Schweissarbeiten auf der Baustelle
  • DIN EN 12201-2
  • Patent Nr. EP 2 395 301‎
  • auf Wunsch kann die Erdwärmesonde auch auf unsere Leih-Haspel produziert werden
  • SKZ zertifiziert und überwacht SKZ-Zertifikat Nr. A278
  • zertifiziert und überwacht durch KIWA KOMO Zertifikat Nr.: K84660/­02


Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Dimensionen

Dimension Druckbeständigkeit Standard Längen Ø Sonden Fuss Wickelmasse
32 x 3.0 mmPN16@20°C /­ SDR11 50 - 160 Meter 92 mm Sonden
40 x 3.7 mmPN16@20°C /­ SDR11 50 - 300 Meter 113 mm Sonden
40 x 4.5 mmPN20@20°C /­ SDR9 200 - 300 Meter 113 mm Sonden
50 x 4.6 mmPN16@20°C /­ SDR11 50 - 300 Meter 136 mm Sonden
50 x 5.6 mmPN20@20°C /­ SDR9200 - 500 Meter143 mmSonden
Werkszeugnis nach EN 10204 2.2
