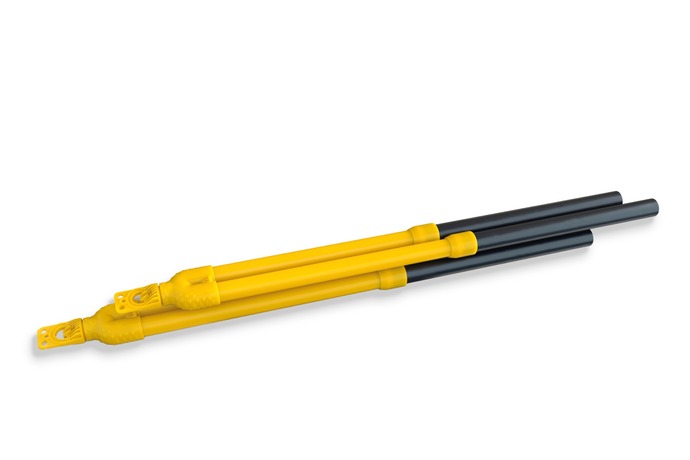

GEROtherm^® FLUXDie sicherheits- und druckoptimierte Erdwärmesonde

Prinzip:

Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil bis PN32@ 20°C

Konstruktion:‎

Die Geometrie des Fusses ist gleich wie bei den Doppel-U Sonden, sie werden jedoch aus einem speziellem Kunststoff hergestellt. Optimierte Sondenrohre mit einem Aussendurchmesser von 43 mm und variabler Wandstärke aus PE 100-RC.

Produktdetails

Werkstoff

‎

Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit) und Polyamide PA12

Einsatzbereich

‎

Temperaturbereich: -20°C / +40°C

Druckbeständigkeit: bis PN32@20°C / SDR 6.6
Dimensionen: de 43mm

Weitere Produktdetails finden Sie auf dem entsprechenden technischen Datenblatt oder auf dem Flyer.

Vorteile

druckfeste Sonden bis PN32@ 20°C
optimierter hydraulischer Druckabfall und damit effizientere Gesamtanlagen
kompatibel mit dem GEROtherm^{^®} Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm^{^®} PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm^{^®} UNI-FIX
optimaler Wärmeübergang und Leistungsfähigkeit
100% Kunststofflösung und damit Korrosionsbeständigkeit
deutlich verbesserte Beuldruckbeständigkeit im unteren Bereich
max. Diagonalmass von 121 mm
bewährter Schmutzsiphon im Sondenfuss mit zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
keine Schweissarbeiten auf der Baustelle
Patent Nr. EP 2 706 308
SKZ zertifiziert und überwacht. SKZ-Zertifikat Nr. A724

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

Preisliste GEROtherm^® Erdwärmesondensystem

Technische Datenblätter

Technisches Datenblatt GEROtherm^® FLUX

Ausschreibungstexte

Ausschreibungstexte GEROtherm^® FLUX

Zulassungen / Zertifizierungen

Zertifikat SKZ A 724

Zertifikat EGIA 2017 GeoTHERM

Flyer

Flyer GEROtherm^® FLUX

Dimensionen

Dimension	Druckbeständigkeit	Standard Längen		Ø Sonden Fuss		Wickelmasse
43 x 3.5-6.5mm	bis 32@20°C / SDR6.6	240 - 410 Meter	Preisliste Seite 21	121mm	Preisliste Seite 8		Preisliste Seite 22

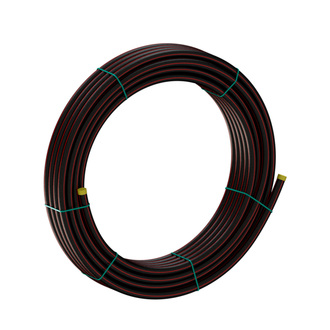

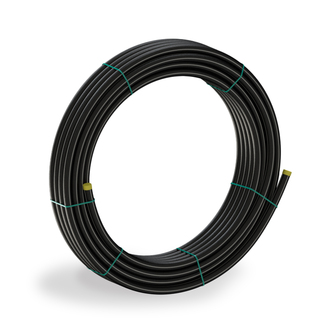

Injektionsrohre de 25mm	hält kurzzeitig einem Injizierdruck bis 32 bar@20°C stand.	52 - 322 Meter	Preisliste Seite 29			wenn einzeln auf Sonden gelegt	Preisliste Seite 29
Injektionsrohre de 25mm	"	52 - 322 Meter	Preisliste Seite 29			als gesamte Palette geliefert	Preisliste Seite 30
Injektionsrohre de 32mm	"	102 - 412 Meter	Preisliste Seite 31			wenn einzeln auf Sonden gelegt	Preisliste Seite 31
Injektionsrohre de 32mm	"	102 - 412 Meter	Preisliste Seite 32			als gesamte Palette geliefert	Preisliste Seite 32
