GEROtherm^®KIT Erdreichkollektoren

Erdreichkollektorrohr aus PE100-RC, PN16, SDR11 dn32x3.0 mm im Ringbund à 125 m

Sammler und Verteiler SAVE 97 mit der entsprechenden Anzahl Anschlüsse (2 bis 8 Kreise) bestehend aus:

Kugelhähne +GF+ 375 mit ausbaubaren Kugelsitz
Hauptabgang PE-Rohrstutzen de 63 mm
Füll und Entlüfterventil ½ʺ

iJOINT Kupplungen dn 63 mm 2 Stück
iJOINT Kupplungen dn 32 (4 bis 16 Stück)
Befestigungsset für Verteiler und Sammler

max. Volumenstrom 7.9 m³/h @ 1 m/s in SAVE

Ausführliche Produktbeschreibung finden Sie auf dem Flyer und in den entsprechenden Ausschreibungstexten.

Bauteile

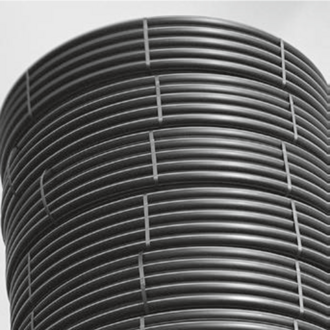

Rollen à 125m

Sammler und Verteiler SAVE 97

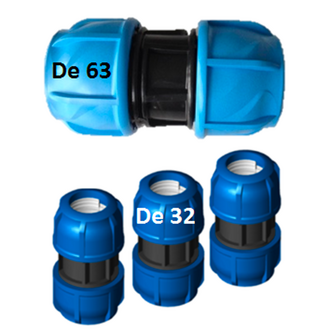

Klemmverschraubung

Befestigungsset

Produktdetails

Werkstoff:

‎

PE100-RC‎

Einsatzbereich:

‎

0.8 bis 1.5 m
Empfohlener Verlegeabstand 0.3 bis 0.8m
Mindestbiegeradius bei 0°C 50 × dn
Mindestbiegeradius bei 20°C 20 × dn
Temperaturbereich –20°C / +40°C
Druckbeständigkeit PN16/SDR11

Vorteil

Die wichtigsten Hauptkomponenten für die Installation eines Erdreichkollektors werden technisch aufeinander abgestimmt in einer Lieferung ausgeliefert.

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste GEROtherm^® KOAX / KIT Erdreichkollektor / Energiepfähle

Technische Datenblätter

Technisches Datenblatt Befestigungsset

Technisches Datenblatt Erdreichkollektorrohr

Technisches Datenblatt SAVE 97

Flyer

Flyer KIT Erdreichkollektor

Ausschreibungstexte

Ausschreibungstexte GEROtherm^® KIT Erdreichkollektor

Montagehinweise

Montagehinweise GEROtherm^® KIT

Packliste/Etikette

Packliste/Etikette Erdreichkollektor

Beispiel für Verlege-Formationen:

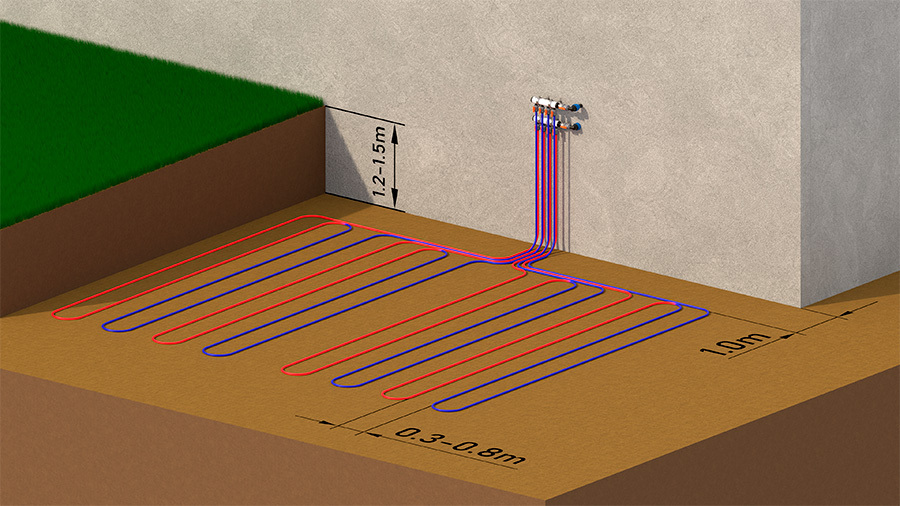

Normalformation

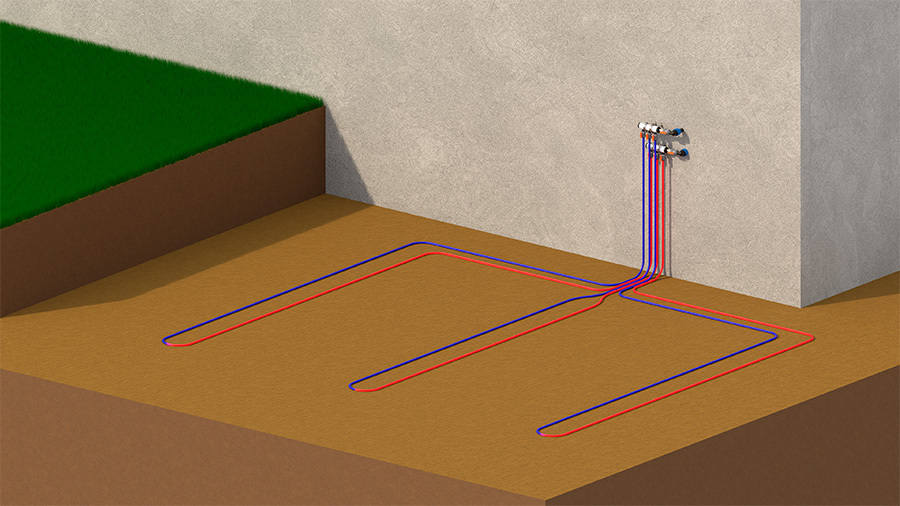

M-Formation

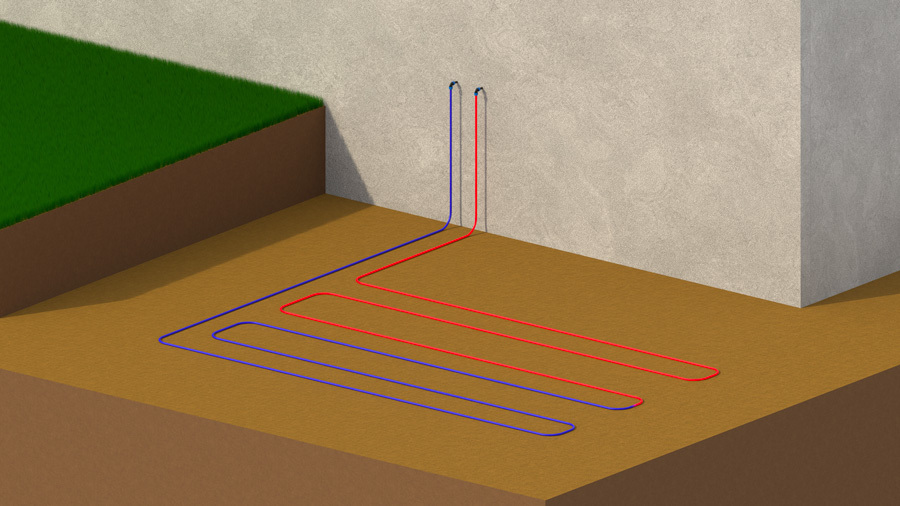

E-Formation

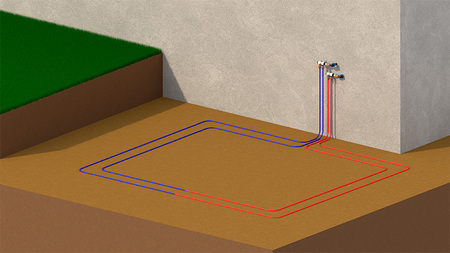

O-Formation

Spiralformation

U-Formation

>KIT< Artikel Nr.	WP KW	COP 4.0 20 W/m²	COP 4.5 20 W/m²	Ringbunde dn 32 x 3,0 x125m
112377	5,6	4,2 KW / 210m²	4,4 KW / 218m²	2 x 125m	Preisliste Seite 88
112379	8,4	6,3 KW / 315m²	6,3 KW / 327m²	3 x 125m	"
112380	11,3	8,5 KW / 424m²	8,8 KW / 439m²	4 x 125m	"
112381	14,1	10,6 KW / 529m²	11,0 KW / 584m²	5 x 125m	"
112382	16,9	12,7 KW / 634m²	13,2 KW / 657m²	6 x 125m	"
112383	19,8	14,9 KW / 734m²	15,4 KW / 770m²	7 x 125m	"
112384	22,5	16,9 KW / 844m²	17,5 KW / 875m²	8 x 125m	"

Referenzen

> mehr
GEROtherm^® - Kühlung von Industrieprozessen im Niedertemperaturbereich

Zubehör

Erdhaken für die Befestigung der Erdreichkollektorrohre Länge des Hakens: ~ 20 cm, Wir empfehlen pro 200 m Erdreichkollektor 25 Erdhaken(1 Set).
