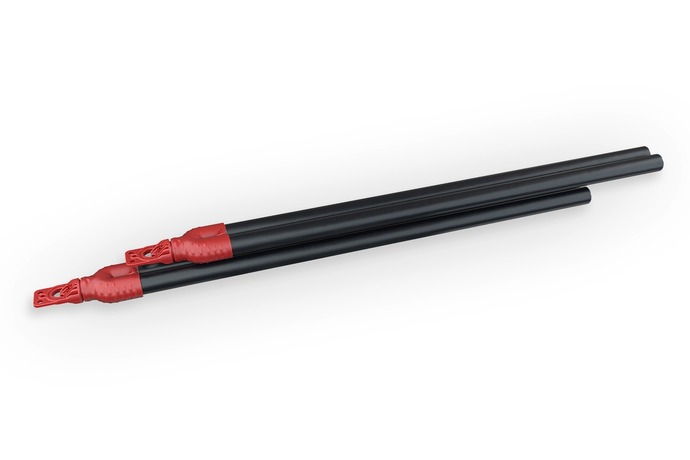

GEROtherm® VARIO-RTdie konische, druckoptimierte Erdwärmesonde für höhere Temperaturbeanspruchungen


Prinzip:


Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil bis PN16@20°C und bis PN20@20°C.

Konstruktion:‎


Die Geometrie des Fusses ist gleich wie bei den DUPLEX Doppel-U Sonden. Optimierte Sondenrohre mit gleichem Aussendurchmesser wie bei den DUPLEX Doppel-U Sonden mit variabler Wandstärke aus PE100-RT-RC*.

Produktdetails

Werkstoff


  • Polyethylen PE100-RT-RC* (RT=Raised temperature; erhöhte Temperaturbeständigkeit; RC=Resistance to crack; Rissbeständigkeit)


Einsatzbereich


  • Temperaturbereich: -20°C /­ +95°C1)


  • Druckbeständigkeit: bis PN16@20°C /­ SDR 11
  • Dimensionen: de 32 mm, de 40 mm


  • Druckbeständigkeit bis PN20@20°C /­ SDR 9
  • Dimensionen: de 40 mm


* Erdwärmesonden hergestellt aus dem Werkstoff PE100-RT-RC ist eine geschützte Technologie. Patent Nr. CH 717 800 A2
1) Die zu erwartende Lebensdauer des Materials ist abhängig von der Einsatztemperatur und -zeit sowie vom Innendruck. Die Berechnung der Belastungsgrenzen erfolgt anhand der Schadensakkumulierungsregel (Minersche Regel) gemäss SN EN ISO 13760. (Für eine objektspezifische Definition muss das Jahres-Häufigkeits-Temperatur-Profil sowie der Innendruck angegeben werden.)

Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern oder auf dem Flyer.

Vorteile

  • ‎druckfeste Sonden bis 16 bar@20°C oder bis 20 bar@20°C
  • Sondenfuss innendruckbeständig 25 bar@20°C
  • optimierter hydraulischer Druckabfall und damit effizientere Gesamtanlagen
  • 100% Kunststofflösung und damit Korrosionsbeständigkeit
  • deutlich verbesserte Beuldruckbeständigkeit im unteren Bereich
  • gleiches Diagonalmass wie bei DUPLEX Sonden

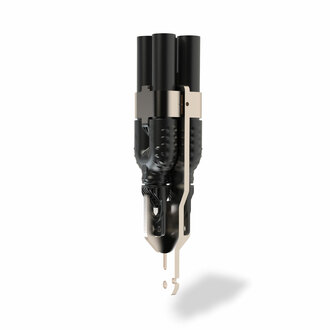

  • kompatibel mit dem GEROtherm® Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm® PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm® UNI-FIX
  • bewährter Schmutzsiphon im Sondenfuss mit neu zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
  • Einbaubedingungen analog der Standardsonden
  • Patent Nr. EP 2 395 301; EP 2 706 308 und CH 717 800 A2


Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Dimensionen

Dimension Druckbeständigkeit Standard Längen Ø Sonden Fuss Wickelmasse
32 x 3.0 mmbis PN16@20°C /­ bis SDR11 100 - 160 Meter 92 mm Sonden
40 x 3.7 mmbis PN16@20°C /­ bis SDR11 100 - 160 Meter 113 mm Sonden
40 x 4.5 mmbis PN20@20°C /­ bis SDR9170 - 250 Meter113 mmSonden
Werkszeugnis nach EN 10204 2.2
