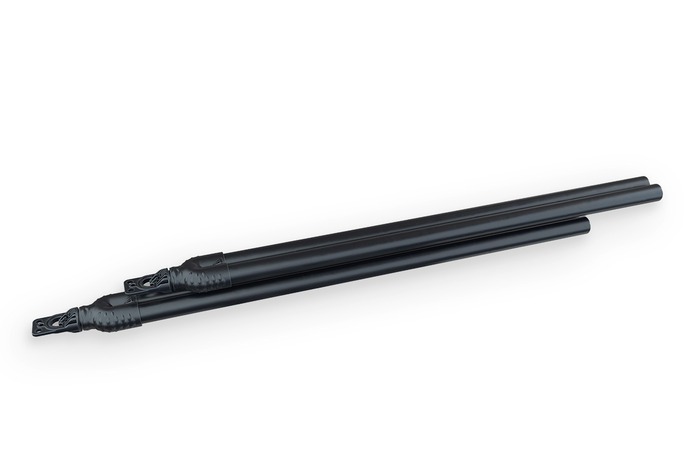

GEROtherm^® VARIODie konische, druckverlustoptimierte Erdwärmesonde

Prinzip:

Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil bis PN16@ 20°C und bis PN20@ 20°C.

Konstruktion:‎

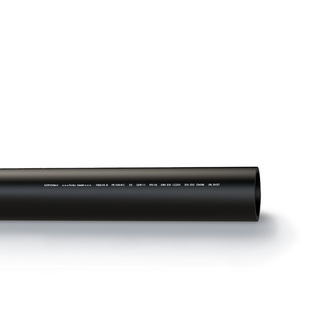

Die Geometrie des Sonden Fusses ist gleich wie bei den DUPLEX Doppel-U Sonden. Optimierte Sondenrohre mit gleichem Aussendurchmesser wie bei den DUPLEX Doppel-U Sonden mit variabler Wandstärke aus PE 100-RC.

Produktdetails

Werkstoff
‎

Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit)

Einsatzbereich
‎

Temperaturbereich: -20°C / +40°C

Druckbeständigkeit: bis PN16@20°C / SDR 11
Dimensionen: de 32mm, de 40mm

Druckbeständigkeit: bis PN20@20°C / SDR 9
Dimensionen: de 40mm, de 50mm

Weitere Produktdetails finden Sie auf den entsprechenden technischen Datenblättern oder auf dem Flyer.

Vorteile

druckfeste Sonden bis 16 bar oder bis 20 bar
Sondenfuss innendruckbeständig PN25
optimierter hydraulischer Druckabfall und damit effizientere Gesamtanlagen
100% Kunststofflösung und damit Korrosionsbeständigkeit
deutlich verbesserte Beuldruckbeständigkeit im unteren Bereich
gleiches Diagonalmass wie bei DUPLEX Sonden

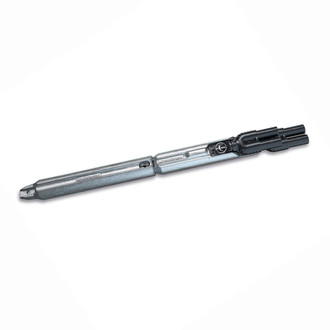

kompatibel mit dem GEROtherm^{^®} Gewichtsystem‎, mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm^{^®} PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm^{^®} UNI-FIX
bewährter Schmutzsiphon im Sondenfuss mit neu zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
Einbaubedingungen analog der Standardsonden
Patent Nr. EP 2 706 308
auf Wunsch kann die Erdwärmesonde auch auf unsere Leih-Haspel produziert werden
SKZ zertifiziert und überwacht SKZ-Zertifikat Nr. A278
zertifiziert und überwacht durch KIWA KOMO Zertifikat Nr.: K84660/02

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste GEROtherm^® Erdwärmesondensystem

Technische Datenblätter

Technisches Datenblatt VARIO PN16 32mm

Technisches Datenblatt VARIO PN16 40mm

Technisches Datenblatt VARIO PN20 40mm

Technisches Datenblatt VARIO PN20 50mm

Ausschreibungstexte

Ausschreibungstexte GEROtherm^® VARIO

Zulassungen/Zertifizierungen

Zertifikat SKZ Nr. A278

Zertifikat KIWA KOMO Nr.: K84660/02

Flyer

Flyer EWS GEROtherm^® VARIO

Dimensionen

Dimension	Druckbeständigkeit	Standard Längen	Ø Sonden Fuss	Wickelmasse
32 x 3.0 mm	bis PN16@20°C / bis SDR11	100 - 160 Meter	92 mm	Sonden
40 x 3.7 mm	bis PN16@20°C / bis SDR11	100 - 160 Meter	113 mm	Sonden
40 x 4.5 mm	bis PN20@20°C / bis SDR9	170 - 250 Meter	113 mm	Sonden
50 x 5.6 mm	bis PN20@20°C / bis SDR9	170 - 250 Meter	143 mm	Sonden

Druckverluste

Druckverlust VARIO de 40mm PN20 EG 25

Druckverlust VARIO de 40mm PN20 Wasser 15

Druckverlust VARIO de 50mm PN20 Wasser 15

Druckverlust VARIO de 50mm PN20 EG 25

Werkszeugnis nach EN 10204 2.2
