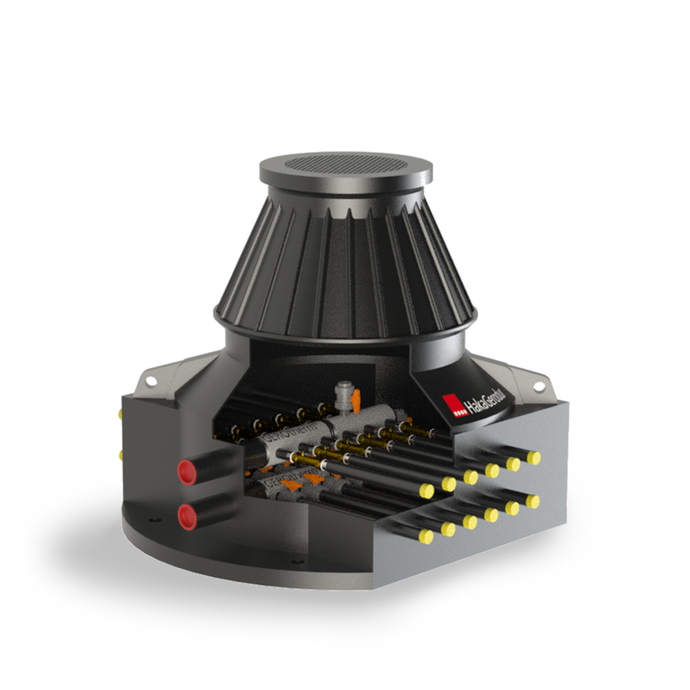

Kleinverteilerschacht GEROtherm®Typ L

Kleinverteilerschacht aus Kunststoff für den Anschluss von Erdwärmesonden im Aussenbereich. Geeignet für Solemengen bis 19.6m3/­h*. SAVE 125 Vorlauf mit Kugelhahn und Rücklauf mit Regulierventil Inline-Setter.

Der GEROtherm®-Kleinverteilerschacht überzeugt als bewährtes und bekanntes Produkt.

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

Produktdetails

  • geeignet für Solemengen bis 19.6m3/­h
  • Messbereich des Durchflussventils Inline von 20 bis 70l/­min pro Anschluss oder alternativ 5 bis 42 l/­min
  • für Erdwärmesonden Single- und Doppel-U ø 32 und 40mm
  • Anschlüsse für 2 bis 4 Erdwärmesonden
  • Anschlüsse in den Dimensionen ø 40 und 50mm
  • mit Füll-/­Entleerhahn Rp 1 ¼"
  • Anschlussrohr zur Wärmepumpe Dimension ø 63mm /­ ø75mm und ø90mm
  • Hauptabgang links, rechts oder beidseitig (bei 16 Anschlüssen beidseitig)
  • Hauptabsperrung optional (5-8 Anschlüsse separate Konfiguration: siehe Preisliste Seite 102
  • Gewicht und Preise siehe Preisliste ab Seite 103


Weitere Produktdetails finden Sie auf dem entsprechenden Flyer im Bereich Download.

Vorteile

  • werkseitig komplett vorgefertigt, geprüft und fertig für den Anschluss der Elektroschweissmuffen
  • installierter und druckgeprüfter GEROtherm®-Sammler/­Verteiler 97 zeichnet sich durch extrem tiefen Druckverlust aus und erhöht damit die Energieeffizienz der Gesamtanlage
  • jeder Solekreis ist einzeln regel- und absperrbar
  • radial ausbaubare Kugelhähne und Abgleichventile erlauben bei Beschädigung einen einfachen Austausch
  • Handgriffe für das einfache Versetzen auf der Baustelle
  • begehbarer Deckel bis 200kg; nicht für Fahrzeuge geeignet
  • Auftriebssicherung kann am äusseren Boden mit Verfüllmaterial ausgeführt werden
  • Dom ist bei Bedarf kürzbar
  • kundenspezifische Anpassungen /­ Optimierungen jederzeit möglich

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)
Artikel Nr. Beschreibung Gewicht
114469 Lippendichtung für Deckel 200kg gegen Tagwasser 0.9 Preisliste Seite 107

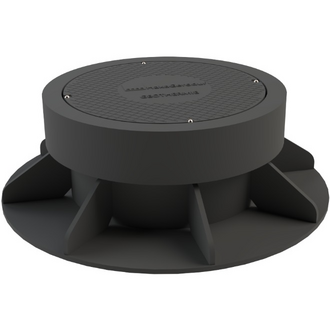

104804 Kunststoffdeckel A15 verschraubt und wasserdicht 13.4 "
113233 Vollguss Abdeckung DN600/­B125 Aufschrift GEOTHERMIE1 56.0 "

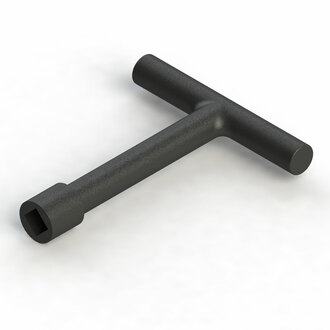

104537Deckelschlüssel zu 1132330.5"

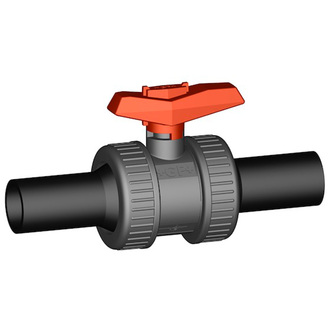

108132 Hauptabsperrung Kugelhahn 2 Stk. 63mm montiert2 2.5 "
108133 Hauptabsperrung Kugelhahn 2 Stk. 75mm montiert2

4.8 "
108134Hauptabsperrung Kugelhahn 2 Stk. 90mm montiert27.0"
1 Benötigt Lippendichtung 114469 /­ Max. Direktlast Typ S/­M/­L = A15
2 Hauptabsperrungen Typ M bis max. 12 Anschlüsse. Hauptabsperrungen sind jeweils in der gleichen Dimension wie der Hauptabgang.

Lieferfrist: auf Anfrage
