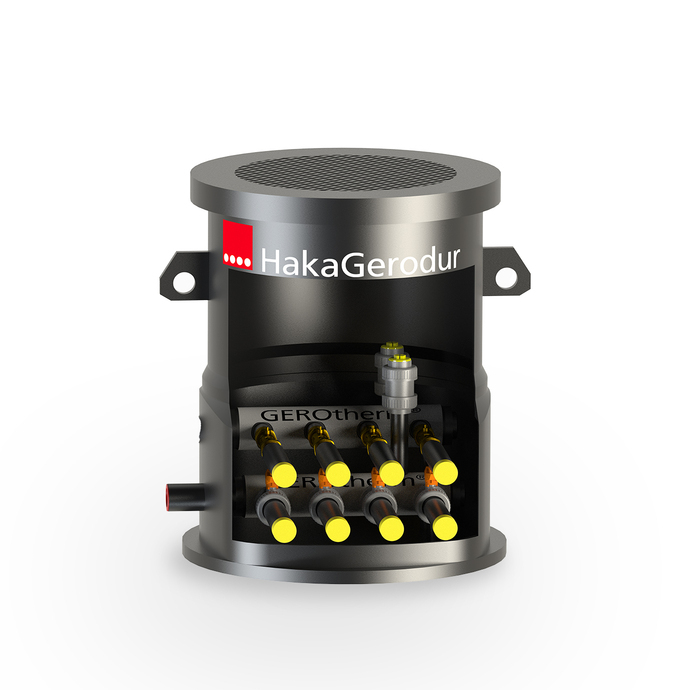

Kleinverteilerschacht GEROtherm®Typ S

Kleinverteilerschacht aus Kunststoff für den Anschluss von Erdwärmesonden im Aussenbereich. Geeignet für Solemengen bis 7.9m3/­h*. SAVE 97 Vorlauf mit Kugelhahn und Rücklauf mit Regulierventil Inline-Setter.

Der GEROtherm®-Kleinverteilerschacht überzeugt als bewährtes und bekanntes Produkt.‎

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten

* V˙ max. (m3/­h) @ 1m/­s in SAVE

Produktdetails

  • geeignet für Solemengen bis 7.9m3/­h
  • Messbereich des Durchflussventils Inline von 20 bis 70l/­min pro Anschluss oder alternativ 5 bis 42l/­min
  • für Erdwärmesonden Single- und Doppel-U ø 32 und 40mm
  • Anschlüsse für 2 bis 4 Erdwärmesonden
  • Anschlüsse in den Dimensionen ø 40 und 50mm
  • mit Füll-/­Entleerhahn Rp 1 ¼"
  • Anschlussrohr zur Wärmepumpe Dimension ø 63mm
  • Hauptabgang links oder rechts
  • Gewicht und Preise siehe Preisliste ab Seite 69‎‎


Weitere Produktdetails finden Sie auf dem entsprechenden Flyer im Bereich Download.

Jeder Schacht ist werkseitig komplett vorgefertigt, geprüft und mit einem entsprechenden Prüfprotokoll dokumentiert.

Vorteile

  • werkseitig komplett vorgefertigt, geprüft und fertig für den Anschluss der Elektroschweissmuffen
  • installierter und druckgeprüfter GEROtherm®-Sammler/­Verteiler 97 zeichnet sich durch extrem tiefen Druckverlust aus und erhöht damit die Energieeffizienz der Gesamtanlage
  • jeder Solekreis ist einzeln regel- und absperrbar
  • radial ausbaubare Kugelhähne und Abgleichventile erlauben bei Beschädigung einen einfachen Austausch
  • Handgriffe für das einfache Versetzen auf der Baustelle
  • begehbarer Deckel bis 200kg; nicht für Fahrzeuge geeignet
  • Auftriebssicherung kann am äusseren Boden mit Verfüllmaterial ausgeführt werden
  • Dom ist bei Bedarf kürzbar
  • kundenspezifische Anpassungen /­ Optimierungen jederzeit möglich
Artikel Nr. Beschreibung Gewicht

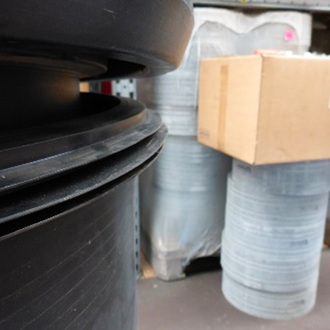

114469 Lippendichtung für Deckel 200kg gegen Tagwasser 0.9 Preisliste Seite 75

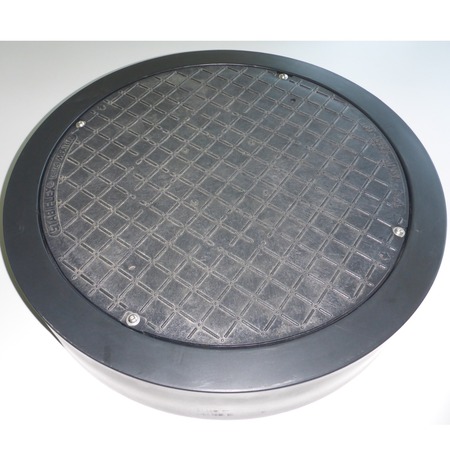

104804 Kunststoffdeckel A15 verschraubt und wasserdicht 13.4 "

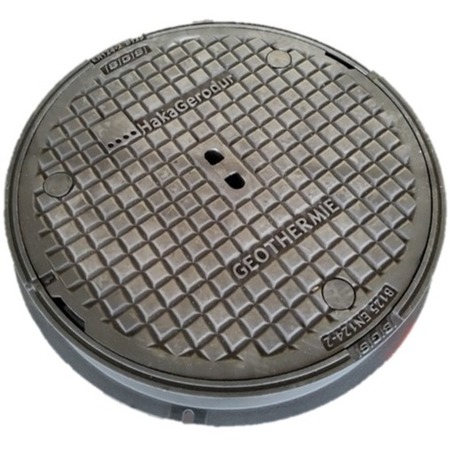

113233 Vollguss Abdeckung DN600/­B125 Aufschrift GEOTHERMIE1 56.0 "

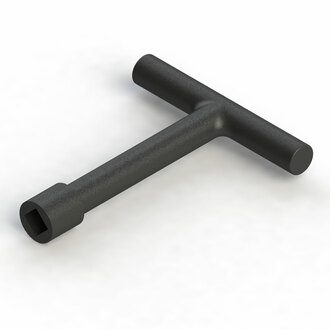

104537Deckelschlüssel zu 1132330.5"
1 Benötigt Lippendichtung 114469 /­ Max. Direktlast Typ S/­M/­L = A15
Hauptabsperrungen bei Typ S nicht möglich. (Typ M verwenden)
