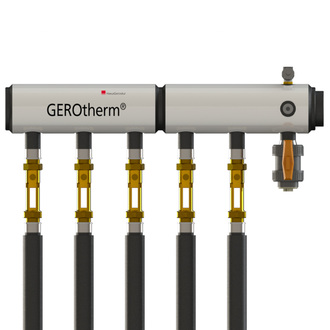

Sammler/­VerteilerSAVE 125

Einsatzbereich

:‎
  • max. Durchfluss: 19.6 m3/­h*
  • Werkstoff: PE100
  • Temperaturbereich: –20°C/­+40°C
  • Temperaturbereich@ max. 3 bar: –20°C/­+50°C


Ausführliche Produktbeschreibung finden Sie in den entsprechenden Flyer, technischen Datenblatt oder bei den Ausschreibungstexten.

* V˙ max. m3/­h @ 1m/­s in SAVE

Produktdetails

  • max. 15 Anschlüsse de 40 mm oder 50 mm


Mit Kugelhahn


  • hochwertiger Kunststoff Kugelhahn TYP GF 375 mit ausbaubaren Kugelsitz‎
  • flachdichtende Anschlüsse beim Kugelhahn


Mit Abgleichventil


bei Anschluss Hyline:
  • de 40 oder de50 = 20–60l/­min‎


bei Anschluss Inline:
  • de 40 = 20–70 l/­min und 5–42l/­min wählbar
  • de 50 = 20–70 l/­min und 5–42l/­min wählbar‎



Weitere Produktdetails finden sie auf dem entsprechenden Flyer.

Vorteile

  • mit Füll-/­Entleerhahn de 40 oder de 50 mm
  • flachdichtende Anschlüsse bei Kugelhahn /­ Abgleichventilen
  • Entlüfter R½”
  • Abgang Y gemäss Tabelle wählbar
  • 3 Anschlüsse ½”

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Zulassung/­Zertifizierung

Videos

Zubehör

SAVE 125 Abgang Y
Art. Nr. Bezeichnung Z
mm

108047 Rohr PE ø110 mm 150 Preisliste Seite 85
114541
Rohr PE ø90 mm
130 "
108049 Rohr PE ø75 mm
95 "
108050 Rohr PE ø63 mm
90 "
113345 Aussengewinde R 2½” 190"
108052 Aussengewinde R 2”
140 "
108055 Innengewinde Rp 2”
210
"
108057 Losflansch ø110 mm/­DN100
90 "
108058 Losflansch ø90 mm/­DN80
170 "
108059 Losflansch ø75 mm/­DN65
170 "
108060Losflansch ø63 mm/­DN50 150"
GEROtherm® Befestigungsset speziell für GEROtherm® SAVE 125 (inkl. Schalldämmung).
Für ein Standard-SAVE-Paar (Sammler und Verteiler) ist 1 Stk. Befestigungsset 104586 (Preisliste Seite 84) vorgesehen.
Entlüfterkappen aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” Innengewinde inkl. Entlüfter G½”.
Art. Nr. de
mm
V
mm
X
mm
H
mm
Gewicht
kg

108201 40-½" 127 55 - 0.150 Preisliste Seite 87
108202 50-½" 132 60 - 0.200 "
10820363-½"13765-0.250"
Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.
Art. Nr. de
mm
V
mm
X
mm
H
mm
Gewicht
kg

11229963-½"170601080.500Preisliste Seite 87

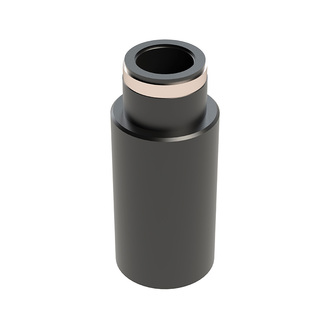

Entlüfterkappe ohne Entlüfter PE 100 SDR 11 (108208 /­ 108209)
ELGEF® Plus Elektroschweiss-T 90° Übergang auf Rp½” Verschlussstopfen (108206 /­ 108207)
Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.
Art. Nr. Bezeichnung

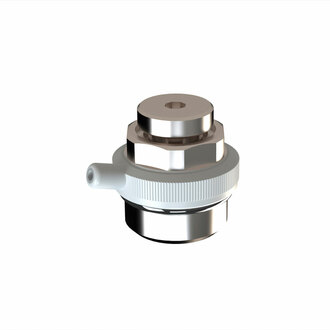

104183 Taco Vent Entlüfter 1/­2" Preisliste Seite 88
104190 Thermometer –20/­+40° "
104565 Thermomanometer 0/­+120° und 0 bis 10 bar "
108208 Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de40 – Rp1/­2” "
108209 Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de50 - RP1/­2" "
108206 ELGEF® Plus Elektoschweiss-T 90° PE100, 40 mm Übergang auf Rp1/­2” Verschlussstopfen "
108207ELGEF® Plus Elektoschweiss-T 90° PE100, 50 mm Übergang auf Rp1/­2” Verschlussstopfen"
112454Hummel SFE-Hahn 1/­2" x 3/­4""
