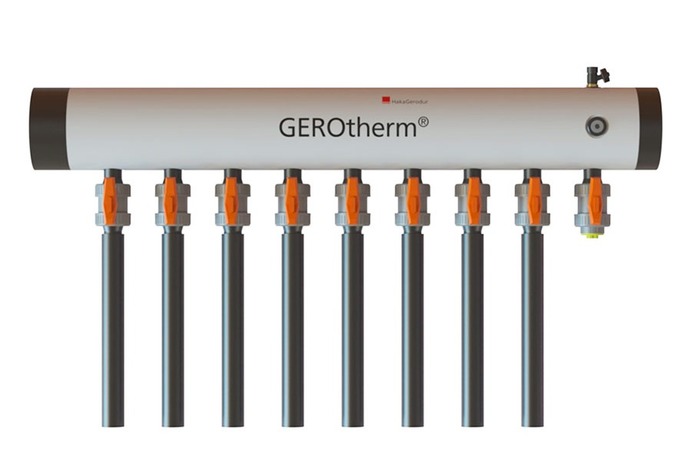

Sammler/VerteilerSAVE 180/SAVE 250

Einsatzbereich:

‎
max. Durchfluss:

SAVE 180 48.4 m³/h*
SAVE 250 118.4 m³/h*‎

Werkstoff: PE100
Temperaturbereich: –20°C/+40°C
Temperaturbereich@ max. 3 bar: –20°C/+50°C‎

* V˙ max. m³/h @ 1m/s in SAVE

Produktdetails

Anschlüsse de 40 mm oder 50 mm
‎
Mit Kugelhahn

hochwertiger Kunststoff Kugelhahn TYP GF 375 mit ausbaubaren Kugelsitz
flachdichtende Anschlüsse beim Kugelhahn

Mit Abgleichventil
bei Anschluss Hyline:

‎de 40 oder de50 = 20–60l/min‎‎

bei Anschluss Inline:

de 40 = 20–70l/min und 5–42l/min wählbar
de 50 = 20–70l/min und 5–42l/min wählbar‎

Weitere Produktdetails finden Sie auf den technischen Datenblättern und dem entsprechenden Flyer oder bei den Ausschreibungstexten.

Vorteile

mit Füll-/Entleerhahn de 40 oder de 50 mm
flachdichtende Anschlüsse bei Kugelhahn / Abgleichventilen
Entlüfter R½”
wählbarer Hauptabgang zur Wärmepumpe
kundenspezifische Anfertigung‎

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste GEROtherm^® SAVE

Technische Datenblätter

Technisches Datenblatt GEROtherm^® SAVE 180

Technisches Datenblatt GEROtherm^® SAVE 250

Ausschreibungstexte

Ausschreibungstexte GEROtherm^® SAVE 180 / 250

Zulassung/Zertifizierung

Zertifikat SKZ A 278

Flyer

Flyer GEROtherm^® SAVE

Montageanleitungen

Montageanleitung SAVE Abgleichventil

Montageanleitung SAVE Kugelhahn

Dimensionen

Referenzen

> mehr
GEROtherm^® FLUX - Wohnüberbauung BELLARIA
> mehr
GEROtherm^® FLUX - Givaudan Innovation Center 8310 Kemptthal
> mehr
GEROtherm^® - Quartierzentrum Friesenberg Familienheim-Genossenschaft Zürich

Zubehör

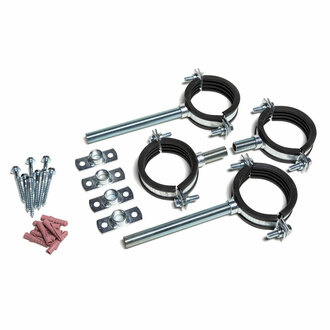

GEROtherm^® Befestigungsset speziell für GEROtherm^® SAVE 180 und SAVE 250 inkl. Schalldämmung.

Art. Nr.	Passend zu	Typ	L mm	X mm	Y min./max.	Gewicht kg
104587	SAVE 180	GM	200	735	216-221	10.940	Preisliste Seite 84
104604	SAVE 180	VL	200	735	216-221	5.470	"
104588	SAVE 250	GM	200	1050	291-296	13.880	"
104605	SAVE 250	VL	200	1050	291-296	6.940	"

_{GM = Grundmodul mit 4 Rohrschellen und 2 Konsolen
VL = Verlängerungsmodul mit 2 Rohrschellen und 1 Konsole
* Maximal empfohlener Konsolenabstand}

Entlüfterkappen aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” Innengewinde inkl. Entlüfter G½”.

Art. Nr.	de mm	V mm	X mm	H mm	Gewicht kg
108201	40-½"	127	55	-	0.150	Preisliste Seite 87
108202	50-½"	132	60	-	0.200	"
108203	63-½"	137	65	-	0.250	"

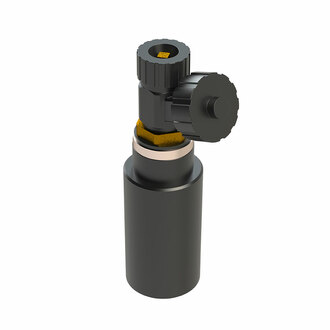

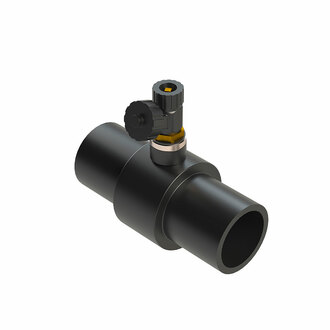

Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.

Art. Nr.	de mm	V mm	X mm	H mm	Gewicht kg
112299	63-½"	170	60	108	0.500	Preisliste Seite 87

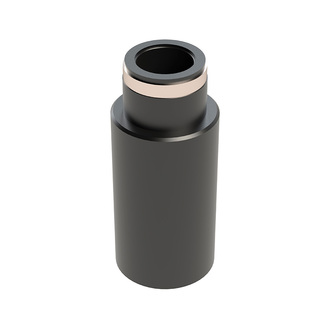

Entlüfterkappe ohne Entlüfter PE 100 SDR 11 (108208 / 108209)

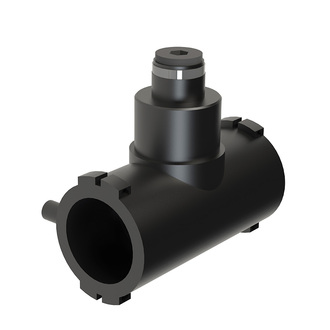

ELGEF^® Plus Elektroschweiss-T 90° Übergang auf Rp½” Verschlussstopfen (108206 / 108207)

Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.

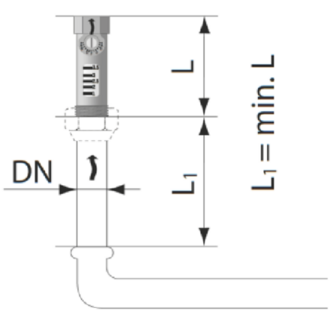

Montageinformation Thermomanometer

Art. Nr.	Bezeichnung

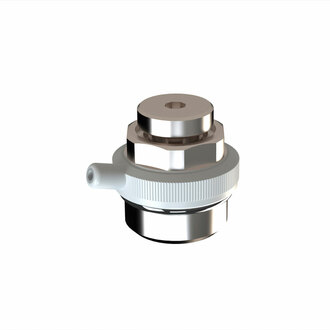

104183	Taco Vent Entlüfter 1/2"	Preisliste Seite 88
104190	Thermometer –20/+40°	"
104565	Thermomanometer 0/+120° und 0 bis 10 bar	"
108208	Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de40 – Rp1/2”	"
108209	Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de50 - RP1/2"	"
108206	ELGEF^® Plus Elektoschweiss-T 90° PE100, 40 mm Übergang auf Rp1/2” Verschlussstopfen	"
108207	ELGEF^® Plus Elektoschweiss-T 90° PE100, 50 mm Übergang auf Rp1/2” Verschlussstopfen	"

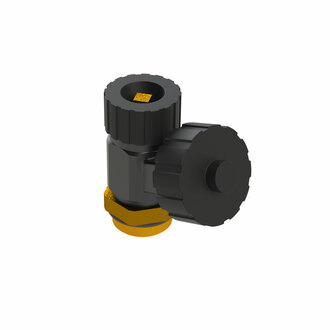

112454	Hummel SFE-Hahn 1/2" x 3/4"	"
