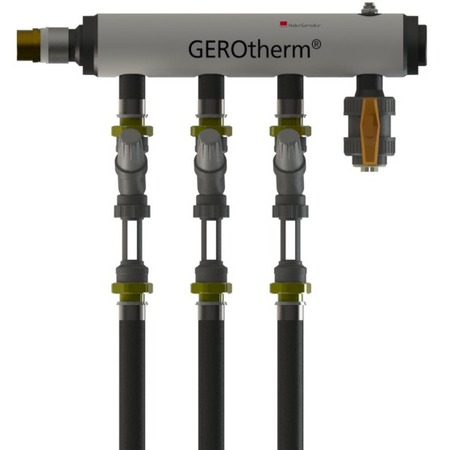

Sammler/­VerteilerSAVE 97

Einsatzbereich:


  • max. Durchfluss: 7.9 m3/­h*
  • Werkstoff: PE100
  • Temperaturbereich: –20°C/­+40°C
  • Temperaturbereich @ max. 3 bar: –20°C/­+50°C‎


Merkmale:


  • Hauptabgang zur Wärmepumpe wahlweise R2” oder PE Rohr Dimension ø 63 mm
  • wahlweise mit oder ohne Füll-/­ Entleerhahn
  • Entlüfter R½”
  • 1 Anschluss ½”‎


Ausführliche Produktbeschreibung finden Sie in den entsprechenden Flyer, technischen Datenblatt oder bei den Ausschreibungstexten

* V˙ max. (m3/­h) @ 1m/­s in SAVE

Produktdetails

  • 2 bis 8 Anschlüsse de 32 mm oder
  • 2 bis 6 Anschlüsse de 40 mm oder 50 mm‎

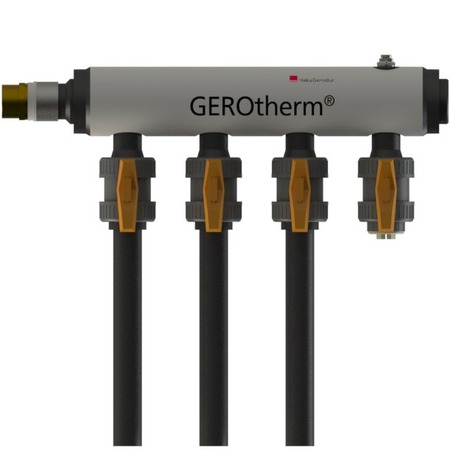

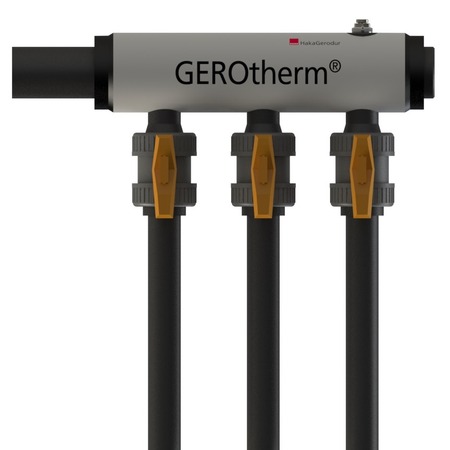

Mit Kugelhahn


  • hochwertiger Kunststoff Kugelhahn TYP GF 375 mit ausbaubaren Kugelsitz
  • flachdichtende Anschlüsse beim Kugelhahn

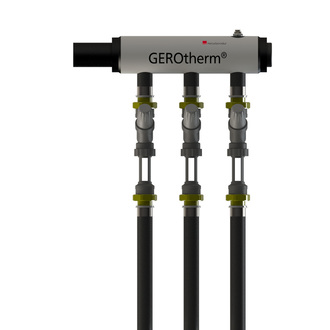

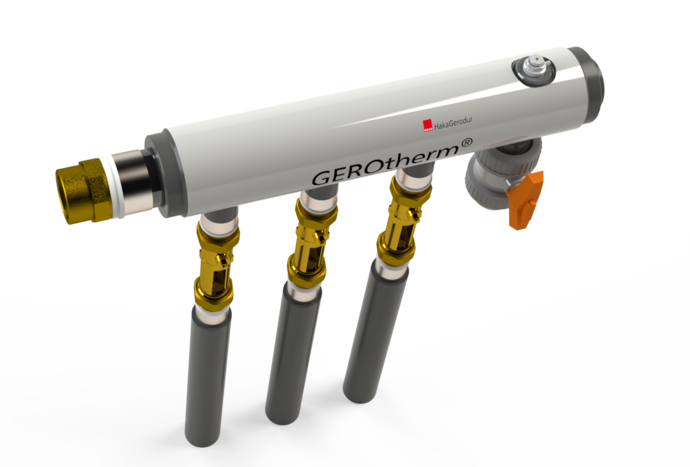

Mit Abgleichventil

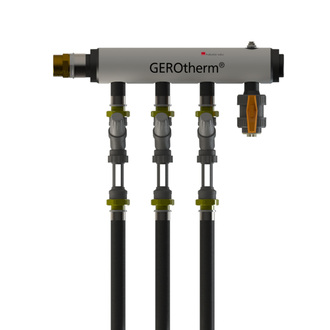

bei Anschluss Hyline:
  • de 40 = 10–25 l/­min und 20–60 l/­min wählbar
  • de 50 = 20–60 l/­min‎

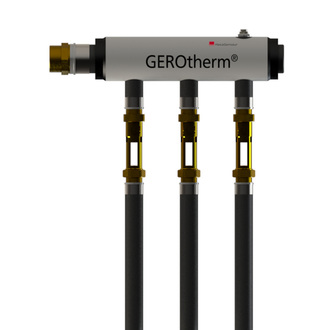

bei Anschluss Inline:
  • de 32 = 20–70 l/­min und 5–42 l/­min wählbar
  • de 40 = 20–70 l/­min und 5–42 l/­min wählbar
  • de 50 = 20–70 l/­min und 5–42l/­min wählbar‎


Gewicht und Preise siehe Preisliste Seite 47 bis 53.3.

Weitere Produktdetails finden Sie auf dem entsprechenden Flyer.

Vorteile

  • Hauptabgang zur Wärmepumpe wahlweise R2” oder PE Rohr Dimension ø 63 mm
  • wahlweise mit oder ohne Füll-/­­ Entleerhahn
  • Entlüfter R½”
  • 1 Anschluss ½

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Zulassung/­Zertifizierung

Dimensionen

Videos

Zubehör

Art. Nr. Bezeichnung R di
mm
i
mm
Z
mm
Gewicht
kg

108045 Set Elektroschweiss-Reduktion Hauptabgang
de 63mm auf R 1 ¼ " Aussengewinde
1 ¼ " 40185 190 0.600 Preisliste Seite 54
108046Set Elektroschweiss-Reduktion Hauptabgang
de 63 mm auf R 1 ½ " Aussengewinde
1 ½ "502052100.700"

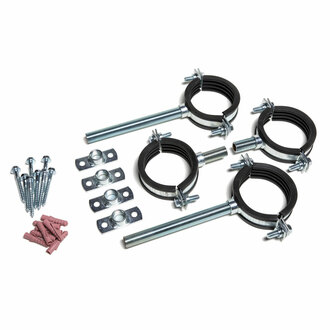

GEROtherm® Befestigungsset speziell für GEROtherm® SAVE 97 (inkl. Schalldämmung).
Für ein Standard-SAVE-Paar (Sammler und Verteiler) ist 1 Stk. Befestigungsset 104585 (Preisliste Seite 59) vorgesehen.
Entlüfterkappen aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” Innengewinde inkl. Entlüfter G½”.
Art. Nr. de
mm
V
mm
X
mm
H
mm
Gewicht
kg

108201 40-½" 127 55 - 0.150 Preisliste Seite 63
108202 50-½" 132 60 - 0.200 "
10820363-½"13765-0.250"
Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.
Art. Nr. de
mm
V
mm
X
mm
H
mm
Gewicht
kg

11229963-½"170601080.500Preisliste Seite 63
Entlüfterkappe ohne Entlüfter PE 100 SDR 11 (108208 /­ 108209)
ELGEF® Plus Elektroschweiss-T 90° Übergang auf Rp½” Verschlussstopfen (108206 /­ 108207)
Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.
Art. Nr. Bezeichnung
104183 Taco Vent Entlüfter 1/­2" Preisliste Seite 64
104190 Thermometer –20/­+40° "
104565 Thermomanometer 0/­+120° und 0 bis 10 bar "
108208 Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de40 – Rp1/­2” "
108209 Entlüfterkappe ohne Entlüfter PE 100 SDR 11 de50 - RP1/­2" "
108206 ELGEF® Plus Elektoschweiss-T 90° PE100, 40 mm Übergang auf Rp1/­2” Verschlussstopfen "
108207ELGEF® Plus Elektoschweiss-T 90° PE100, 50 mm Übergang auf Rp1/­2” Verschlussstopfen"

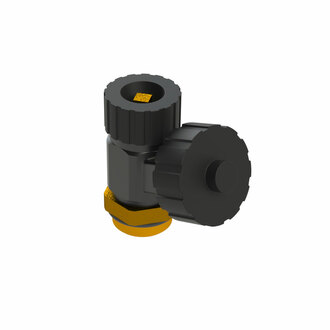

112454Hummel SFE-Hahn 1/­2" x 3/­4""
