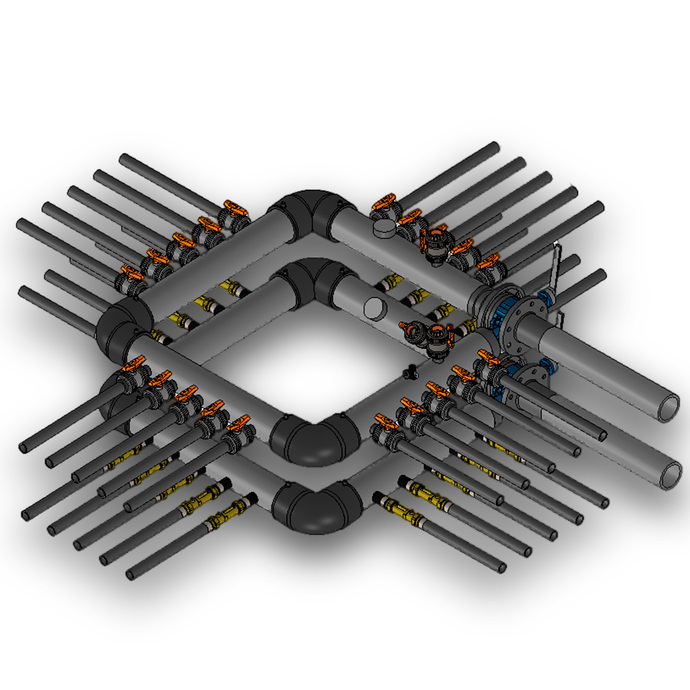

Sammler/­VerteilerSAVE individuell

Einsatzbereich:

‎
max. Durchfluss
  • SAVE 97 7.9 m3/­h*
  • SAVE 125 19.6 m3/­h*
  • SAVE 180 48.4 m3/­h*
  • SAVE 250 118.4 m3/­h*‎


  • Werkstoff: PE100
  • Temperaturbereich: –20°C/­+40°C
  • Temperaturbereich@ max. 3 bar: –20°C/­+50°C‎


Die Masszeichnungen werden Objektspezifisch hergestellt. Die Fertigung erfolgt nach schriftlicher Freigabe durch den Auftraggeber.

* V˙ max. m3/­s @ 1m/­s in SAVE

Produktdetails

Anschlüsse de 40 mm oder 50 mm (SAVE 97 de32mm)


‎Mit Kugelhahn
  • hochwertiger Kunststoff Kugelhahn TYP GF 375 mit ausbaubaren Kugelsitz
  • flachdichtende Anschlüsse beim Kugelhahn‎


Mit Abgleichventil
bei Anschluss Hyline:
  • de 40 oder de50 = 20–60l/­min‎‎


bei Anschluss Inline:
  • de 40 = 20–70l/­min und 5–42l/­min wählbar
  • de 50 = 20–70l/­min und 5–42l/­min wählbar


Die Masszeichnungen werden Objektspezifisch hergestellt. Die Fertigung erfolgt nach schriftlicher Freigabe durch den Auftraggeber.

Vorteile

  • mit oder ohne Füll-/­Entleerhahn de 40 oder de 50 mm
  • flachdichtende Anschlüsse bei Kugelhahn /­ Abgleichventilen
  • wählbarer Hauptabgang zur Wärmepumpe
  • kundenspezifische Konfiguration und Anfertigung‎

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)
Preisliste GEROtherm® SAVE

Dimensionen

Einbaumasse SAVE 125 de40
Einbaumasse SAVE 125 de50
Einbaumasse SAVE 180 de40
Einbaumasse SAVE 180 de50
Einbaumasse SAVE 250 de40
Einbaumasse SAVE 250 de50
Einbaumasse SAVE 97 de32
Einbaumasse SAVE 97 de40
Einbaumasse SAVE 97 de50

Videos

Zubehör

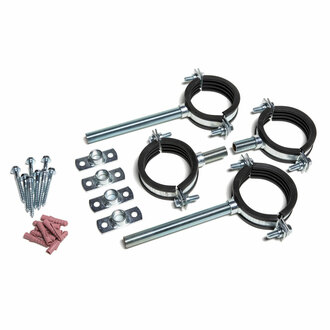

GEROtherm® Befestigungsset speziell für GEROtherm® SAVE 97 und 125 (inkl. Schalldämmung).
Für ein Standard-SAVE-Paar (Sammler und Verteiler) ist 1 Stk. Befestigungsset vorgesehen.
Art. Nr. Passend zu L
mm 		Y
min./­max. 		Gewicht
kg
104585 SAVE 97 50 /­ 200 127-134 3.000 Preisliste Seite 84
104586SAVE 12550 /­ 200155-1603.300"
GEROtherm® Befestigungsset speziell für GEROtherm® SAVE 180 und SAVE 250 inkl. Schalldämmung.
Art. Nr. Passend zu Typ L
mm 		X
mm 		Y
min./­max. 		Gewicht
kg
104587 SAVE 180 GM 200 735 216-221 10.940 Preisliste Seite 84
104604 SAVE 180 VL 200 735 216-221 5.470 "
104588 SAVE 250 GM 200 1050 291-296 13.880 "
104605SAVE 250VL2001050291-2966.940"
GM = Grundmodul mit 4 Rohrschellen und 2 Konsolen
VL = Verlängerungsmodul mit 2 Rohrschellen und 1 Konsole
* Maximal empfohlener Konsolenabstand

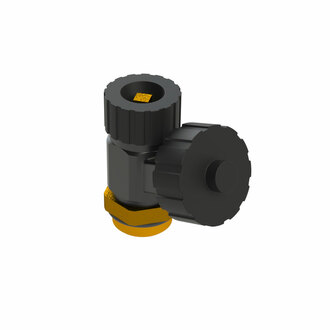

Entlüfterkappen aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” Innengewinde inkl. Entlüfter G½”.
Art. Nr. de
mm 		V
mm 		X
mm 		H
mm 		Gewicht
kg
108201 40-½" 127 55 - 0.150 Preisliste Seite 87
108202 50-½" 132 60 - 0.200 "
10820363-½"13765-0.250"

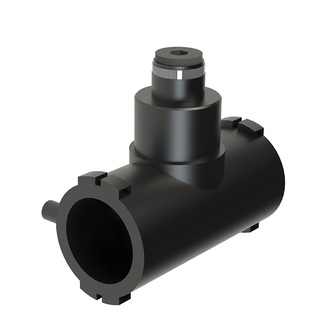

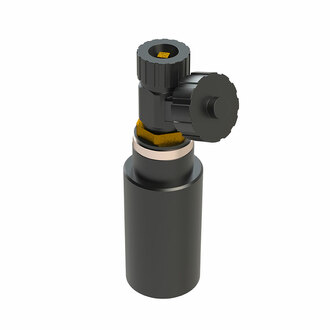

Entlüfterstück aus PE100 SDR11 mit eingeschweisstem Reduktionsnippel Rp½” für den Einbau in eine horizontale Leitung inkl. Entlüfter G½”.
Art. Nr. de
mm 		V
mm 		X
mm 		H
mm 		Gewicht
kg
11229963-½"170601080.500Preisliste Seite 87
