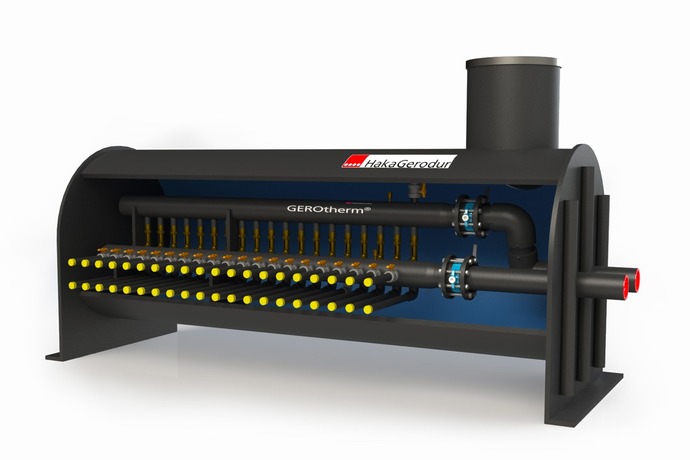

Verteilerschacht GEROtherm^®Typ 3

Für verschiedene Objekte werden fertige, kundenspezifische Verteilerschächte angefertigt und genau auf Ihre Bedürfnisse ausgelegt. Der GEROtherm^®-Verteilerschacht ist mit allen erforderlichen Absperr- und Regelarmaturen werkseitig ausgerüstet und erfüllt höchste Qualitätsansprüche.

Für den Einsatz in Bodenplatten, Parkflächen und Grundwasser vorgesehen.

Bei Einbausituationen mit erhöhten Anforderungen an die Grundwasserdichtheit oder Statik ist mit HakaGerodur AG Kontakt aufzunehmen.

Produktdetails

max. Durchfluss 118.4m³/h = SAVE 250 (V˙ max. @ 1m/s)
12-36 Anschlüsse
Hauptrohr de 1’200mm / 1’400 mm
Sondenanschlüsse de 32 + 40 + 50 mm
+GF+ Kugelhähne 375 aus PVC
Regulierventile Messing Inline 20-70 l/min
Regulierventile Kunststoff Hyline 10-25 oder 20-60 l/min
Ausführung mit und ohne Füll/-Entleerhahn & Entlüftung
seitlicher Abgang PE-Rohr

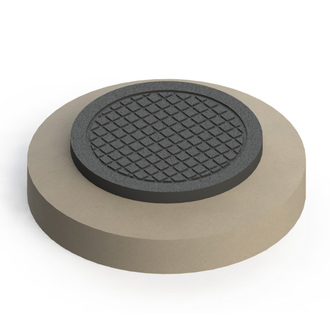

Gussdeckel Klasse A15/B125/D400 EN 124
objektspezifische Herstellung

Weitere Produktdetails finden Sie auf dem entsprechenden Flyer im Bereich Download.

Jeder Schacht ist werkseitig komplett vorgefertigt, geprüft und mit einem entsprechenden Prüfprotokoll dokumentiert.

Vorteile

installierter SAVE 97,SAVE 125, SAVE 180, SAVE 250 Sammler/Verteiler inkl. Anschlüsse für Erdwärmesonden
Hauptabgang links oder rechts wählbar
die geschweissten Sondenanschlüsse werden druckwasserdicht durch die Schachtwandung nach aussen geführt
Schachtzugang mit inspektionsfreundlicher und begehbarer oder befahrbarer Abdeckung optional ausgestattet
optimale und waagerechte Sondenanbindung bei liegendem Behälter
Druckprüfung 10 bar bei Sammler/Verteilerbalken in eingebautem Zustand gemäss Druckprüfungsprotokoll
Seriennummer pro Anlage für 100% durchgängige Nachverfolgbarkeit
extra dicke Schweissnähte für erhöhte Stabilität und Druckwasserdichtheit
Auftriebssicherung vorbereitet

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)

Preisliste EWS GEROtherm^® Behälterbau

Ausschreibungstexte

Ausschreibungstexte Verteilerschacht Typ 3

Flyer

Flyer GEROtherm^® Verteilerschächte

Einbauhinweise

Einbauhinweise Verteilerschächte

Anfrage- / Bestellformular

Anfrage- / Bestellformular Typ 3

Definition

Definition Hauptabgang (rechts,links)

Dimensionen

Richtwerte für die Abmessungen sind im entsprechenden Dokument zusammengefasst.
Objektspezifische Zeichnungen werden Aufgrund der effektiven Konfiguration erstellt.

Richtwerte Verteilerschacht T1-4
