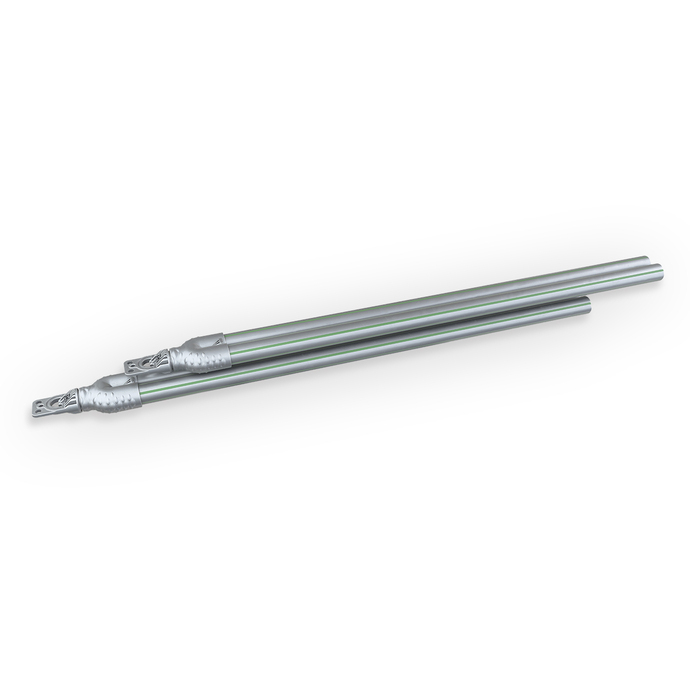

GEROtherm® DUPLEX-REXLa sonde géothermique entièrement imperméable à la diffusion avec enveloppe de protection


PRINCIPE:


La sonde géothermique entièrement étanche à la diffusion GEROtherm® DUPLEX-REX empêche la pénétration de substances gazeuses. Sonde double U entièrement imperméable à la diffusion pour la géothermie de basse profondeur. Résistante à la pression interne PN16@ 20° C et PN20@ 20° C.

Konstruktion:‎


La géométrie du pied est identique à celle des sondes double U, à l’exception d'une couche métallique déposée par évaporation et d’un vernis de protection. Le tuyau central transportant le fluide est fabriqué en PE 100-RC, matériau de pointe résistant à la fissuration et certifié SKZ HR3.26. L’imperméabilité à la diffusion est assurée par un film à matrice de polymère à barrage de diffusion intégré. Une gaine de protection résistante à la fissuration est également appliquée pour assurer une protection mécanique. Cette innovation est brevetée; Brevet no EU 3 450 878.

Détails du produit

MATÉRIAU


  • Tuyau central en polyéthylène PE 100-RC (RC=Resistance to Crack; résistance à la fissuration); barrière de diffusion en film à matrice polymère; gaine de protection en polypropylène PP


DOMAINE D’UTILISATION


  • plage de température: –20° C/­+40° C


  • résistance à la pression: PN16@ 20° C/­SDR 11
  • dimensions: de 35 mm, de 43 mm


  • résistance à la pression PN20@ 20° C/­SDR 9
  • dimensions: de 43 mm


Vous trouverez des détails supplémentaires dans les fiches techniques correspondantes ou dans la brochure.

Avantages

  • résistance et stabilité améliorées grâce à une paroi renforcée au niveau du pied de la sonde; PN25

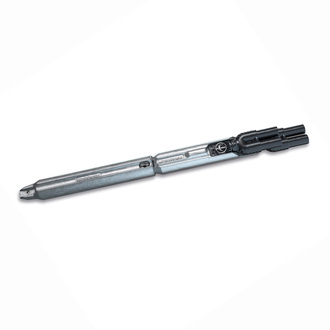

  • compatible avec le système de poids GEROtherm®, le bélier avec adaptateur de poids GEROtherm® PUSH-FIX, convient également à la fixation universelle de poids GEROtherm® UNI-FIX
  • résistance hydraulique réduite grâce à de grandes coupes transversales et au soudage par manchon
  • siphon éprouvé dans le pied de la sonde doté de deux entretoises facilitant l’utilisation d’un flotteur de mesure
  • pas de soudure sur le chantier
  • DIN EN 12201-2
  • brevet no EU 3 450 878 et EP 2 395 301

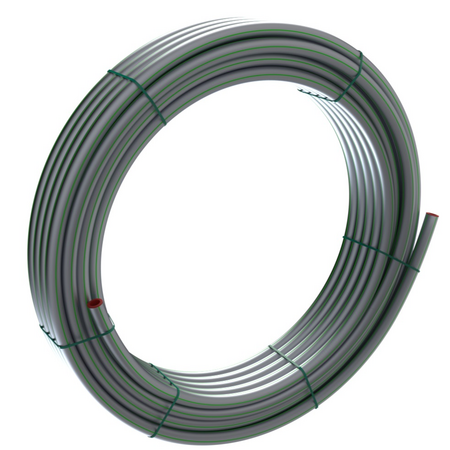

  • sur demande, la sonde géothermique peut également être produite sur nos bobines métalliques de location


Vous trouverez une description détaillée du produit dans les textes d’appels d’offres correspondants.

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)

Dimensions

Dimension Résistance à la pression

Longueurs standard
Ø pied sondes
Dimensions d’enroulement
32 x 3.0 mmjusqu’à PN16@20°C /­ jusqu’à SDR11 50 - 160 mètres 94 mm Sondes
40 x 3.7 mmjusqu’à PN16@20°C /­ jusqu’à SDR11 50 - 300 mètres 115 mm Sondes
40 x 4.5 mmjusqu’à PN20@20°C /­ jusqu’à SDR9200 - 300 mètres115 mmSondes
Certificat d’usine selon EN 10204 2.2
