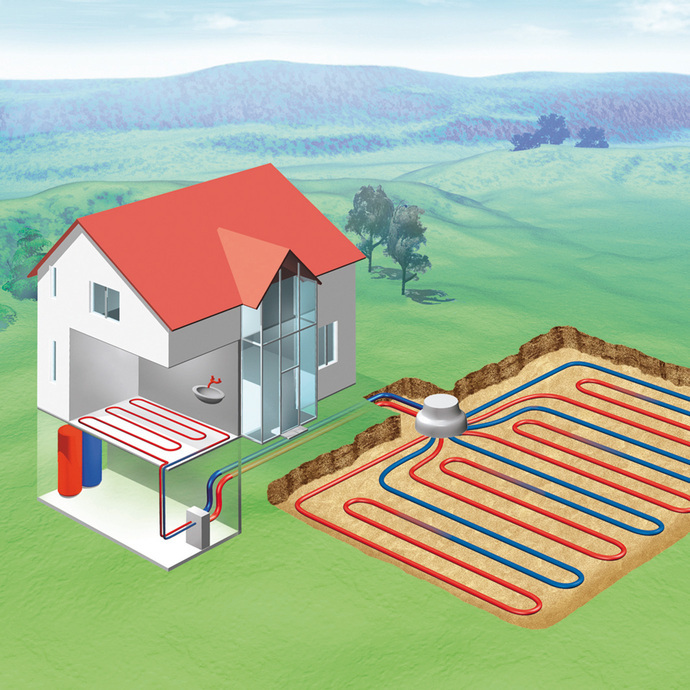

GEROtherm^®KIT collecteurs enterrés

Tuyau de collecteurs enterrés en PE 100-RC, PN16, SDR11 dn32×3,0 mm en torches de 125 m

Collecteur et distributeur SAVE 97 avec le nombre adéquat de connexions (deux à huit circuits) comprenant:

vannes à bille +GF+ 375 avec siège de bille démontable
départ principal embout tubulaire en PE de 63 mm
vanne de remplissage et de ventilation ½ʺ

couplages iJOINT dn 63 mm deux pièces
couplages iJOINT dn 32 (quatre à 16 pièces)
kit de fixation pour distributeurs et collecteurs

débit volumique max. 7,9 m³/h @ 1 m/s dans SAVE

Vous trouverez une description détaillée du produit dans la brochure ou les textes d’appels d’offres correspondants.

Composants

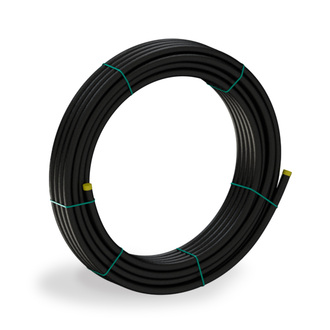

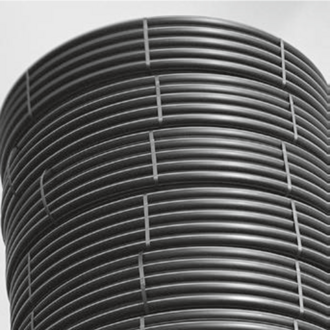

Rouleaux de 125 m

Collecteur/distributeur SAVE 97

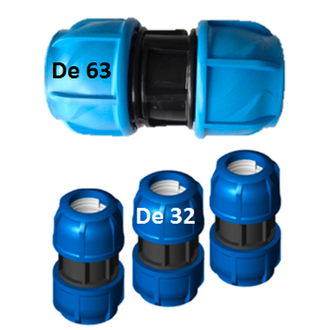

Raccordement à compression

Jeu de fixation mura

Détails du produit

MATÉRIAU:

‎

PE100-RC‎

DOMAINE D’UTILISATION:

‎

0,8 m à 1,5 m
distance de pose recommandée 0,3 à 0,8 m
rayon de courbure minimal à 0° C 50 × dn
rayon de courbure minimal à 20° C 20 × dn
plage de température: –20° C/+40° C
résistance à la pression PN16/SDR11

Avantages

Les principaux composants pour l'installation d'un collecteurs enterrés sont livrés en une seule fois et sont techniquement adaptés les uns aux autres.

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)

Liste de prix GEROtherm^® KOAX / KIT Capteurs géothermiques horizontaux / Pieux énergétiques

Fiches techniques

Fiche technique KIT capteurs géothermiques horizontaux

Fiche technique kit de fixations GEROtherm^®

Fiche technique SAVE 97

Brochure

Brochure KIT collecteurs enterrés

Textes d´appels d’offres

Textes d’appels d’offres GEROtherm^® KIT collecteur au sol

Notice de montage

Capteur géothermique horizontal GEROtherm^® KIT Consignes de montage

Liste de colisage/étiquette

Exemples de formations de pose:

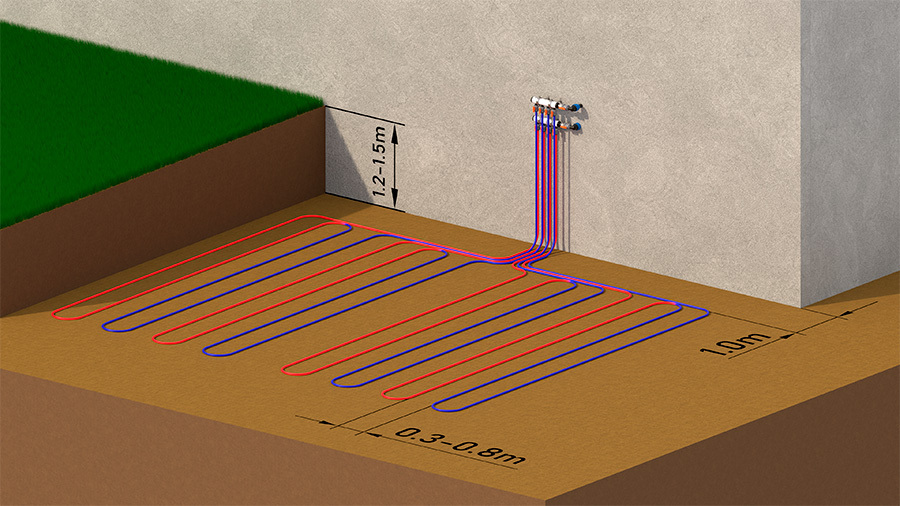

Formation normale

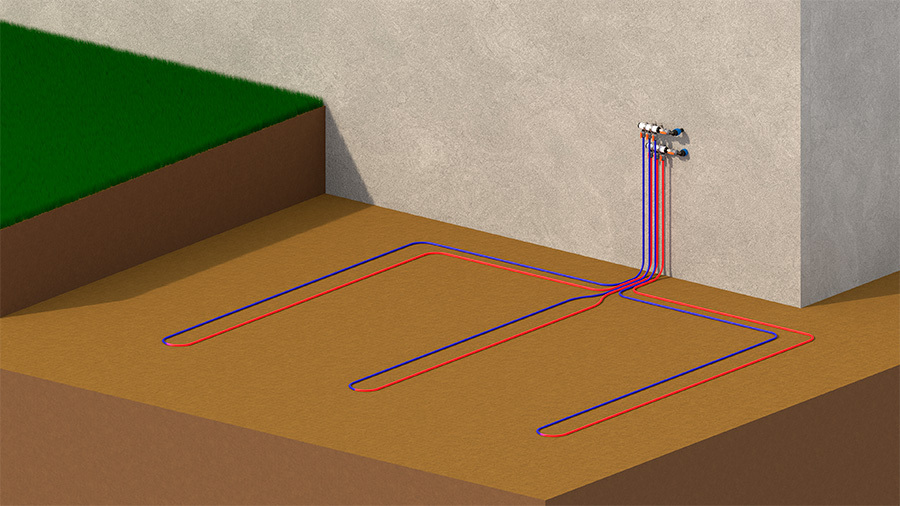

Formation M

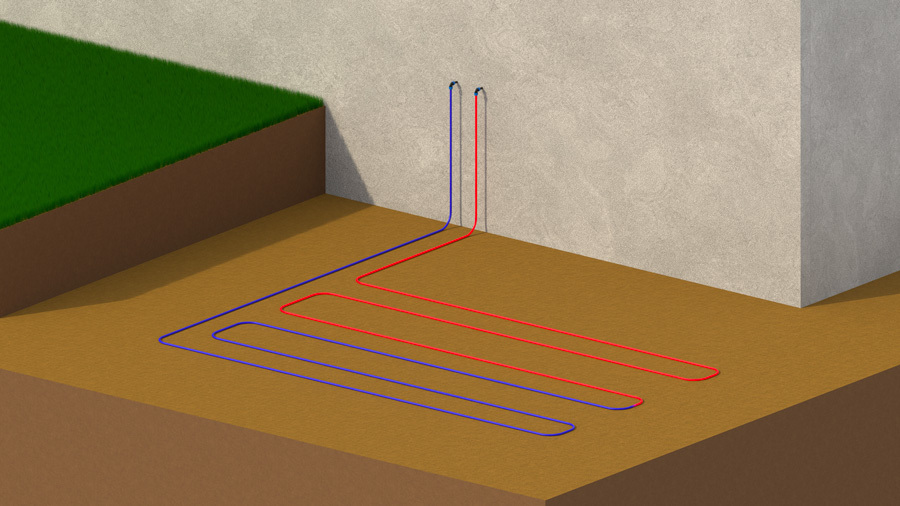

Formation E

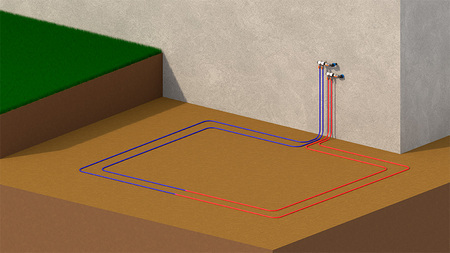

Formation O

Formation spirale

Formation U

>KIT< Réf. art.	WP KW	COP 4.0 20 W/m²	COP 4.5 20 W/m²	Nombre de boucles dn 32 x 3,0 x125m
112377	5,6	4,2 KW / 210m²	4,4 KW / 218m²	2 x 125m	Liste de prix page 98
112379	8,4	6,3 KW / 315m²	6,3 KW / 327m²	3 x 125m	"
112380	11,3	8,5 KW / 424m²	8,8 KW / 439m²	4 x 125m	"
112381	14,1	10,6 KW / 529m²	11,0 KW / 584m²	5 x 125m	"
112382	16,9	12,7 KW / 634m²	13,2 KW / 657m²	6 x 125m	"
112383	19,8	14,9 KW / 734m²	15,4 KW / 770m²	7 x 125m	"
112384	22,5	16,9 KW / 844m²	17,5 KW / 875m²	8 x 125m	"

Références

GEROtherm^® - Refroidissement de processus industriels à basses températures

Accessoires

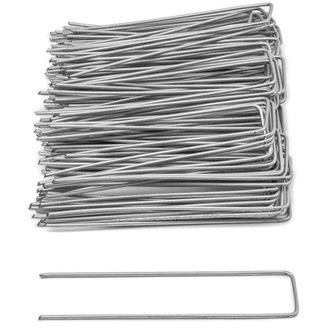

Crochet pour la fixation des tuyaux de captage dans la terre Longueur du crochet: ~ 20 cm, nous recommandons d’utiliser 25 crochets pour 200 m tuyau de captage. Emballage: 25 pièces par carton (1 Set)
