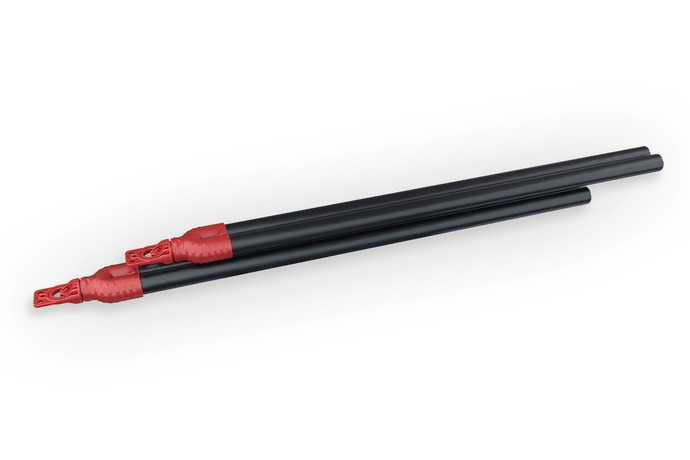

GEROtherm^® VARIO-RTLa sonde géothermique conique, optimisée à la perte de charge et pour températures élevées

PRINCIPE:

Sonde double U conique pour la géothermie de basse profondeur. Résistante à la pression interne jusqu’à PN16@ 20°C et jusqu’à PN20@ 20°C. Tuyaux de sonde d’un diamètre extérieur identique à celui des sondes double U DUPLEX, mais en matériau PE100-RT-RC*.

Fabrication:‎

La géométrie du pied est la même que celle des sondes double U DUPLEX. Tubes de sonde optimisés avec le même diamètre extérieur que les sondes double U DUPLEX mais à épaisseur de paroi variable en PE100-RC*.

Détails du produit

MATÉRIAU

polyéthylène PE100-RT-RC* (RT=Raised temperature; résistance aux températures élevées; RC=Resistance to crack; résistance à la fissuration)

DOMAINE D’UTILISATION

plage de température: -20° C/ +95° C¹⁾

résistance à la pression: jusqu’à PN16@ 20°C
dimensions: de 32 mm, de 40 mm

résistance à la pression jusqu’à PN20@ 20° C
dimensions: de 40 mm

* Les sondes géothermiques en PE100-RT-RC relèvent d’une technologie faisant l’objet d’une protection. Brevet nº CH 717 800 A2.
_{1) La durée de vie attendue du matériau dépend de la température et du temps d’utilisation, ainsi que de la pression interne. Les limites de charge sont calculées sur la base de la règle d’accumulation des dommages (règle de Miner) selon SN EN ISO 13760. (pour une définition spécifique à l’objet, il faut indiquer le profil annuel de fréquence et de température, ainsi que la pression interne.)}

Vous trouverez des détails supplémentaires dans les fiches techniques correspondantes ou dans la brochure.

Avantages

sondes résistant à la pression jusqu’à 16 ou 20 bar@20°C
pied de sonde résistant à une pression interne jusqu’à 25 bar@20°C
chute de pression hydraulique optimisée, d’où des installations globales plus efficaces
solution 100 % plastique, d’où résistance à la corrosion
résistance à l’encrasement nettement améliorée dans la partie inférieure
dimension diagonale identique à celle des sondes DUPLEX

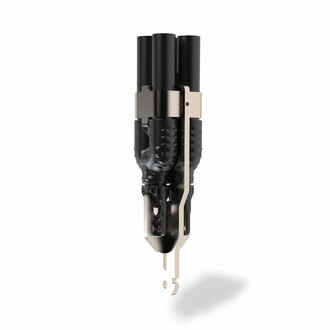

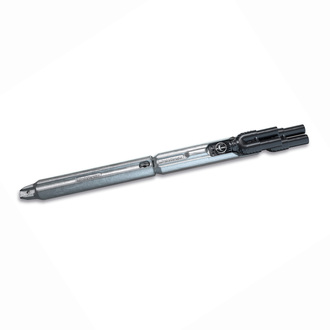

compatible avec le système de poids GEROtherm^{^®}‎, le bélier avec adaptateur de poids GEROtherm^® PUSH-FIX, convient également à la fixation universelle de poids GEROtherm^{^®} UNI-FIX
siphon éprouvé dans le pied de la sonde nouvellement doté de deux entretoises facilitant l’utilisation d’un flotteur de mesure
conditions d’installation analogues à celles des sondes standard
brevet nº EP 2 395 301; EP 706 308 et CH 717 800 A2
sur demande, la sonde géothermique peut également être produite sur nos bobines métalliques de location

Vous trouverez une description détaillée du produit dans les textes d’appels d’offres correspondants.

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)

Liste de prix GEROtherm^® Système de sondes géothermiques

GEROtherm^® Type M 7x50 droite avec vanne d'arrêt principale

Fiche techniques

Fiche technique VARIO-RT PN16 32mm

Fiche technique VARIO-RT PN16 40mm

Fiche technique VARIO-RT PN20 40mm

Textes d'appels d'offres

Textes d'appels d'offres GEROtherm^® VARIO-RT

GEROtherm^® Type M 5x50 gauche droite avec vanne d'arrêt principale

Brochure

Brochure GEROtherm^® RT

Dimensions

Dimension	Résistance à la pression	Longueurs standard	Ø pied sondes	Dimensions d’enroulement
32 x 3.0 mm	jusqu’à PN16@20°C / jusqu’à SDR11	100 - 160 mètres	92 mm	Sondes
40 x 3.7 mm	jusqu’à PN16@20°C / jusqu’à SDR11	100 - 160 mètres	113 mm	Sondes
40 x 4.5 mm	jusqu’à PN20@20°C / jusqu’à SDR9	170 - 250 mètres	113 mm	Sondes
