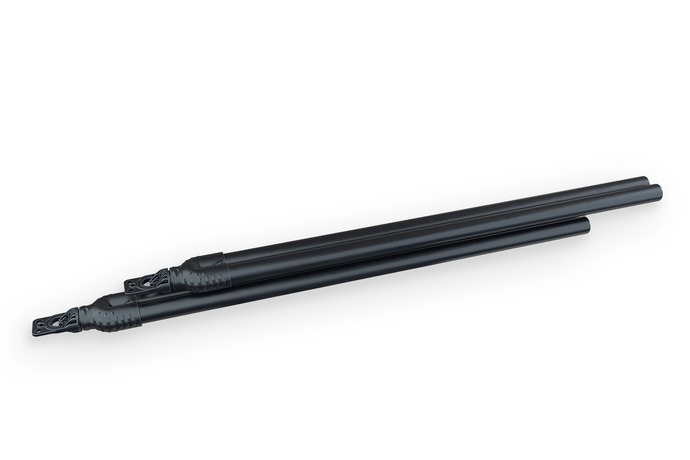

GEROtherm^® VARIOLa sonde géothermique conique et optimisée à la perte de charge

PRINCIPE:

Sonde double U pour la géothermie de basse profondeur. Résistante à la pression interne jusqu’à PN16@20°C et jusqu’à PN20@20°C.

FABRICATION:‎

La géométrie du pied de la sonde est identique à celle des sondes double U DUPLEX. Tuyaux de sonde optimisés d’un diamètre extérieur identique à celui des sondes double U DUPLEX et d’une épaisseur de paroi variable en PE 100-RC.

Détails du produit

MATÉRIAU
‎

polyéthylène PE 100-RC (RC=Resistance to Crack; résistance à la fissuration)

DOMAINE D’UTILISATION
‎

plage de température: –20°C/+40°C

résistance à la pression: jusqu’à PN16@20° C/SDR 11
dimensions: de 32mm, de 40mm

résistance à la pression: jusqu’à PN20@20°C/SDR 9
dimensions: de 40mm, de 50mm

Vous trouverez des détails supplémentaires dans les fiches techniques correspondantes ou dans la brochure.

Avantages

sondes résistant à la pression jusqu’à 16 ou 20 bars
pied de la sonde résistance à une pression interne de PN25
chute de pression hydraulique optimisée, d’où des installations globales plus efficaces
solution 100% plastique, d’où résistance à la corrosion
résistance à la pression de flambement nettement améliorée dans la partie inférieure
dimension diagonale identique à celle des sondes DUPLEX
compatible avec le système de poids GEROtherm^{^®}, le bélier avec adaptateur de poids GEROtherm^{^®} PUSH-FIX, convient également à la fixation universelle de poids GEROtherm^{^®} UNI-FIX
siphon éprouvé dans le pied de la sonde nouvellement doté de deux entretoises facilitant l’utilisation d’un flotteur de mesure
conditions d’installation analogues à celles des sondes standard
brevet n^o EP 2 706 308
sur demande, la sonde géothermique peut également être produite sur nos bobines métalliques de location
contrôlé et certifié SKZ. Certificat SKZ n^o A278
certifié et contrôlé par KIWA KOMO Certificat n^o: K84660/02

Vous trouverez une description détaillée du produit dans les textes d’appels d’offres correspondants.

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)

Liste de prix GEROtherm^® Système de sondes géothermiques

Fiches techniques

Fiche technique VARIO PN16 32mm

Fiche technique VARIO PN16 40mm

Fiche technique VARIO PN20 40mm

Fiche technique VARIO PN20 50mm

Textes d´appels d’offres

Textes d’appels d’offres GEROtherm^® VARIO

Certifications

Zertifikat SKZ Nr. A278

Zertifikat KIWA KOMO Nr.: K84660/02

Brochure

Brochure EWS GEROtherm^® VARIO

Dimensions

Dimension	Résistance à la pression	Longueurs standard	Ø pied sondes	Dimensions d’enroulement
32 x 3.0 mm	jusqu’à PN16@20°C / jusqu’à SDR11	100 - 160 mètres	92 mm	Sondes
40 x 3.7 mm	jusqu’à PN16@20°C / jusqu’à SDR11	100 - 160 mètres	113 mm	Sondes
40 x 4.5 mm	jusqu’à PN20@20°C / jusqu’à SDR9	170 - 250 mètres	113 mm	Sondes
5.0 x 5.6 mm	jusqu’à PN20@20°C / jusqu’à SDR9	170 - 250 mètres	143 mm	Sondes

Pertes de charge

courbe perte de pression VARIO de 40mm PN20 EG 25%

courbe perte de pression VARIO de 50mm PN20 EG 25%

courbe perte de pression VARIO de 50 mm PN20 eau 15°C

courbe perte de pression VARIO de 40mm PN20 eau 15°C

Certificat d’usine selon EN 10204 2.2

Certificat d'usine

Références

GEROtherm^® VARIO et SAVE 250 - JUST International AG, entrepôt à hauts rayonnages, 9424 Rheineck

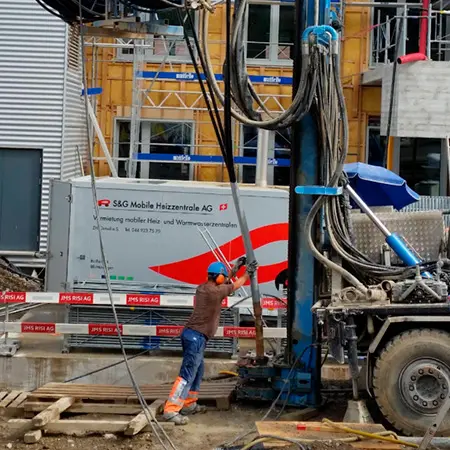

GEROtherm^® VARIO - Mattenhof 3, 8051 Zürich
GEROtherm^® VARIO – Lotissement Eichhof West, 6010 Kriens
GEROtherm^® VARIO – Ambassade de Suisse, Rome - IT

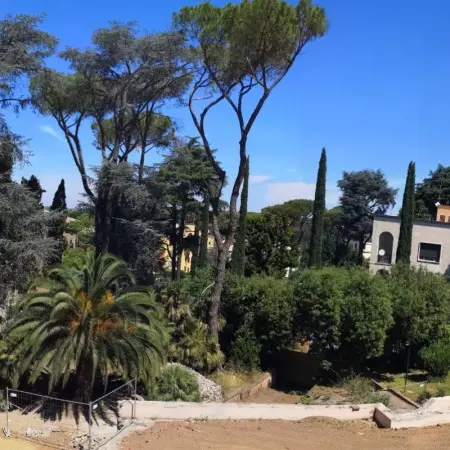

GEROtherm^® VARIO - Santuario del Sacro Cuore di Gesù Loc. Cà Staccolo in IT - Urbino (PU)
