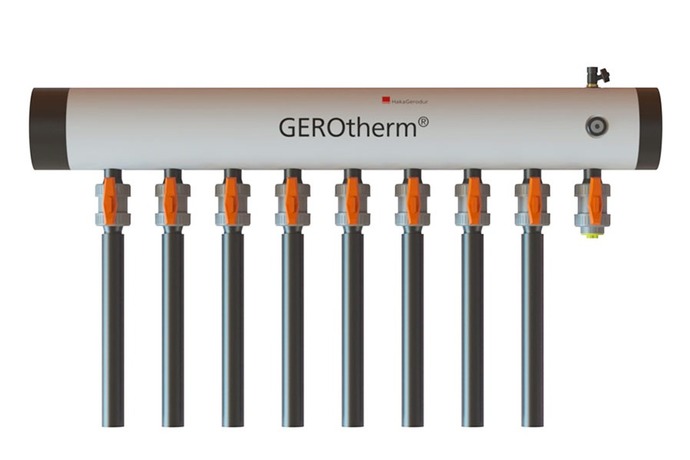

Collecteur/distributeurSAVE 180/SAVE 250

DOMAINE D’UTILISATION:‎

‎
débit max.:

SAVE 180 48,4 m³/h*
SAVE 250 118,4 m³/h*‎

matériau: PE 100
plage de température: –20° C/+40° C
plage de température@ trois bars max.: –20° C/+50° C‎

* V˙ max. @ 1m/s dans SAVE

Détails du produit

CONNEXIONS DE 40 MM OU 50 MM
‎
Avec vanne à bille

vanne à bille en plastique de haute qualité TYPE GF 375 avec siège de bille démontable
connexions à joints plats pour vanne à bille

Avec vanne d’équilibrage
raccordement «hyline»:

de 40 ou de 50 = 20–60l/min‎‎

raccordement «inline»:

de 40 = 20–70 l/min et 5–42 l/min au choix
de 50 = 20–70 l/min et 5–42 l/min au choix

Vous trouverez des détails supplémentaires dans les fiches techniques et la brochure correspondante ou dans les textes d’appels d’offres.

Avantages

avec robinet de remplissage/vidange de 40 ou de 50 mm
connexions à joints plats pour vanne à bille/vannes d’équilibrage
purgeur d’air R½”
départ principal vers la pompe à chaleur au choix
Fabrication personnalisée

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)

Liste de prix GEROtherm^® SAVE

Fiches techniques

Fiche technique GEROtherm^® SAVE 180

Fiche technique GEROtherm^® SAVE 250

Textes d´appels d’offres

Textes d’appels d’offres GEROtherm^® SAVE 180 / 250

Certifications

Zertifikat SKZ A 278

Brochure

Brochure GEROtherm^® SAVE

Notice de montage

Notice de montage SAVE ball valves

Notice de montage SAVE vannes d‘équilibrage

Dimensions

Références

GEROtherm^® FLUX - Wohnüberbauung BELLARIA
GEROtherm^® FLUX - Givaudan Innovation Center 8310 Kemptthal

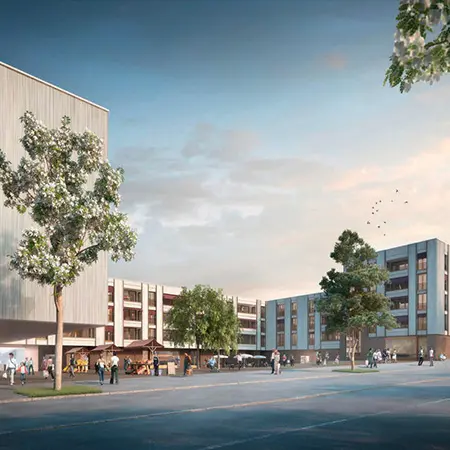

GEROtherm^® - Quartierzentrum Friesenberg Familienheim-Genossenschaft Zürich

Accessoires

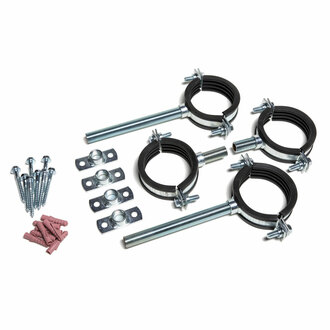

Set de fixation GEROtherm^® spécialement pour GEROtherm^® SAVE 180 et SAVE 250, isolation acoustique incluse.

Réf. art.	Adapté à	Type	L mm	X mm	Y min./max.	Poids kg
104587	SAVE 180	GM	200	735	216-221	10.940	Liste de prix page 84
104604	SAVE 180	VL	200	735	216-221	5.470	"
104588	SAVE 250	GM	200	1050	291-296	13.880	"
104605	SAVE 250	VL	200	1050	291-296	6.940	"

GM = Module de base avec 4 colliers et 2 supportsVL = module d’extension avec 2 colliers et 1 console* Espacement maximal recommandé des supports

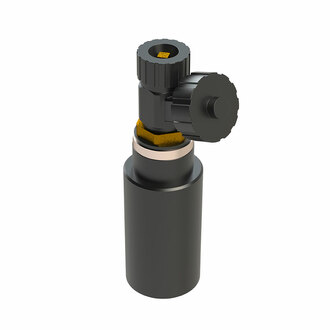

Capuchons d’aération en PE 100 SDR11 avec mamelon de réduction soudé Rp½” filetage intérieur, purgeur d’air G½” inclus.

Réf. art.	de mm	V mm	X mm	H mm	Poids kg
108201	40-½"	127	55	-	0.150	Liste de prix page 87
108202	50-½"	132	60	-	0.200	"
108203	63-½"	137	65	-	0.250	"

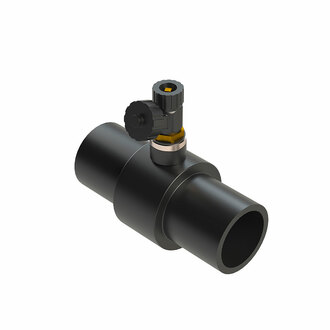

Capuchons d’aération en PE 100 SDR11 avec mamelon de réduction soudé Rp½” pour le montage dans une conduite horizontale, purgeur d’air G½” inclus.

Réf. art.	de mm	V mm	X mm	H mm	Poids kg
112299	63-½"	170	60	108	0.500	Liste de prix page 87

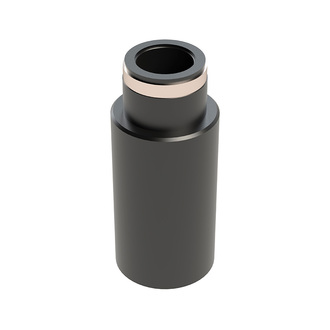

Capuchon de purge excl. purgeur PE 100 SDR 11 (108208 / 108209)

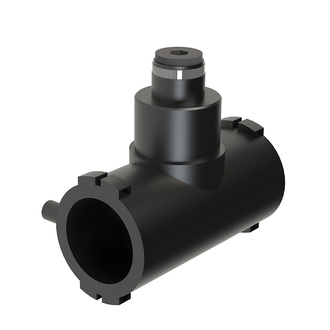

ELGEF^® Plus Té électrosoudable 90° PE100, transition vers un bouchon Rp1/2” (108206 / 108207)

Capuchons d’aération en PE 100 SDR11 avec mamelon de réduction soudé Rp½” pour le montage dans une conduite horizontale, purgeur d’air G½” inclus.

Notice de montage thermomanomètre

Réf. art.	Description

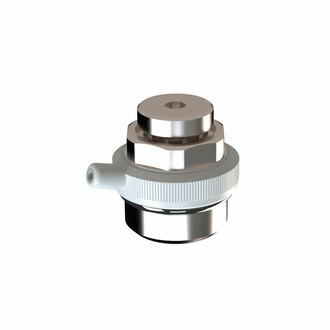

104183	Taco Vent Entlüfter 1/2"	Liste de prix page 88
104190	Thermomètre –20/+40°	"
104565	Thermomanomètre 0/+120° et 0 à 10 bar	"
108208	Capuchon de purge excl. purgeur PE 100 SDR 11 de40– Rp1/2”	"
108209	Capuchon de purge excl. purgeur PE 100 SDR 11 de50 – Rp1/2”	"
108206	ELGEF^® Plus Té électrosoudable 90° PE100, 40 mm de transition vers un bouchon Rp1/2”	"
108207	ELGEF^® Plus Té électrosoudable 90° PE100, 50 mm de transition vers un bouchon Rp1/2”	"

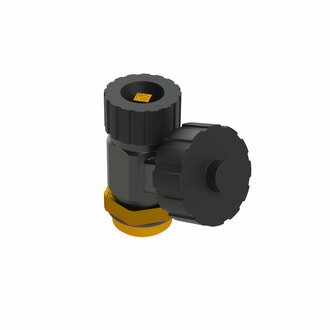

112454	Hummel SFE-Hahn 1/2" x 3/4"	"
