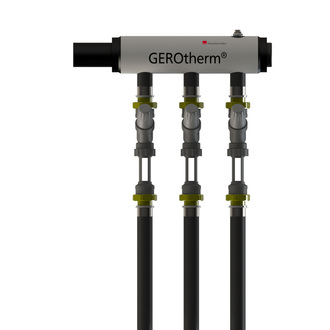

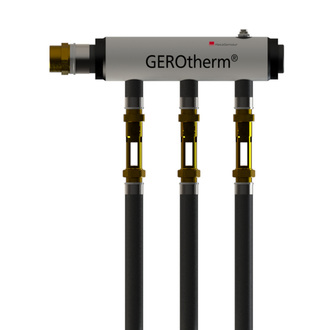

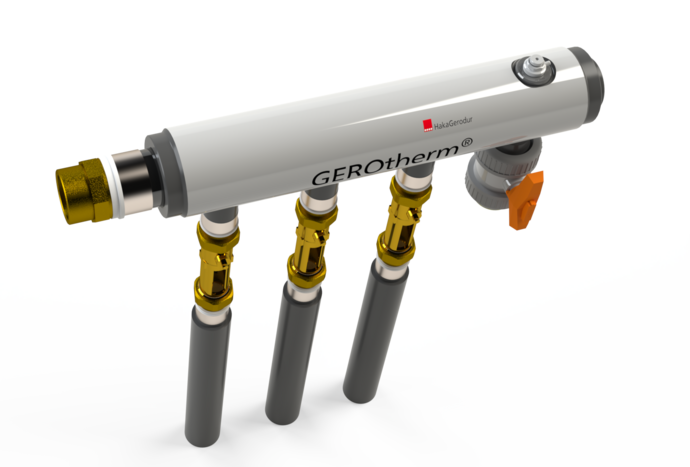

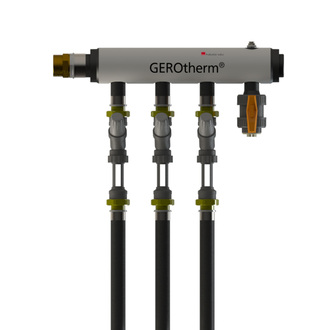

Collecteur/­distributeurSAVE 97

DOMAINE D’UTILISATION:‎


  • débit max.: 7,9 m3/­h*
  • matériau: PE 100
  • plage de température: –20° C/­+40° C
  • plage de température@ trois bars max.: –20° C/­+50° C‎


CARACTÉRISTIQUES:‎


  • départ principal vers la pompe à chaleur au choix R2” ou tuyau PE dimension ø 63 mm

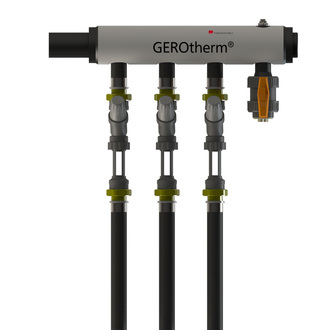

  • au choix, avec ou sans robinet de remplissage/­vidange
  • purgeur d’air R½”
  • 1 connexion ½”‎


Vous trouverez une description détaillée du produit dans la brochure, la fiche technique ou les textes d’appels d’offres correspondants.

* V˙ max. (m3/­h) @ 1m/­s dans SAVE

Détails du produit

  • deux à huit connexions de 32 mm ou
  • deux à six connexions de 40 mm ou 50 mm

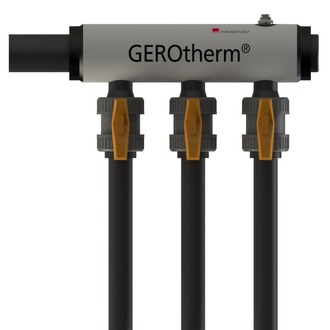

AVEC VANNE À BILLE


  • vanne à bille en plastique de haute qualité TYPE GF 375 avec siège de bille démontable
  • connexions à joints plats pour vanne à bille

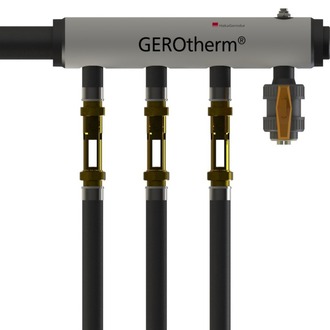

AVEC VANNE D’ÉQUILIBRAGE

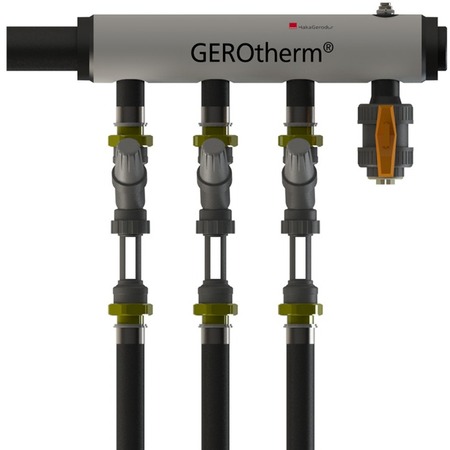

raccordement «hyline»:
  • de 40 = 10–25 l/­min ou 20–60 l/­min au choix
  • de 50 = 20–60 l/­min‎

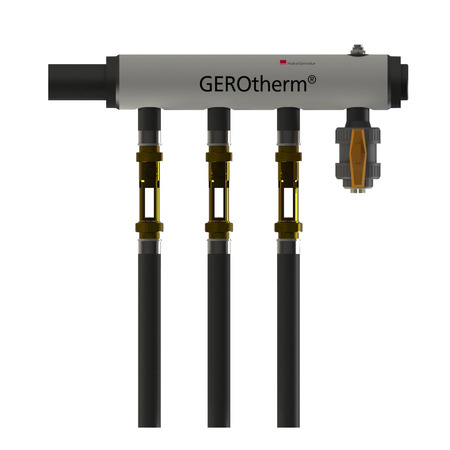

raccordement «inline»:
  • de 32 = 20–70 l/­min ou 5–42 l/­min au choix
  • de 40 = 20–70 l/­min ou 5–42 l/­min au choix
  • de 50 = 20–70 l/­min ou 5–42 l/­min au choix


poids et prix voir liste de prix pages 62 à 76.

Vous trouverez des détails supplémentaires dans la brochure correspondante.

Avantages

  • départ principal vers la pompe à chaleur au choix R2” ou tuyau PE dimension ø 63 mm
  • au choix, avec ou sans robinet de remplissage/­vidange
  • purgeur d’air R½”
  • 1 connexion ½”‎

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)

Certifications

Dimensions

Vidéos

Accessoires

Réf. art. Description R di
mm
i
mm
Z
mm
Poids
kg

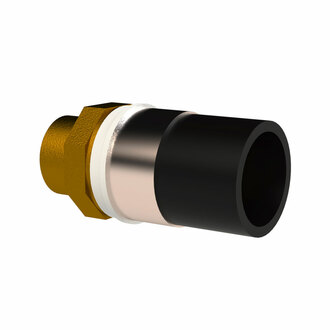

108045 Set réducteur électrosoudable pour sortie principale ø63 mm à filetage ext. R 1¼” 1 ¼ " 40185 190 0.600 Liste de prix page 75
108046Set réducteur électrosoudable pour sortie principale ø63 mm à filetage ext. R 1½” 1 ½ "502052100.700"

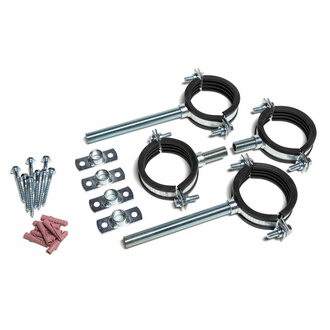

Set de fixation GEROtherm® spécialement pour GEROtherm® SAVE 97 (isolation acoustique incluse).
Un set de fixation 104585 est prévu pour un couple SAVE standard (collecteur et distributeur) (liste des prix page 84).

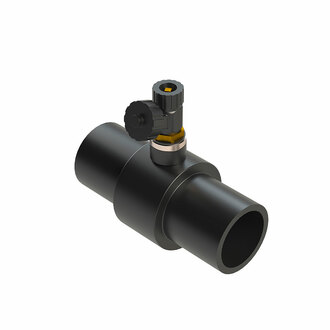

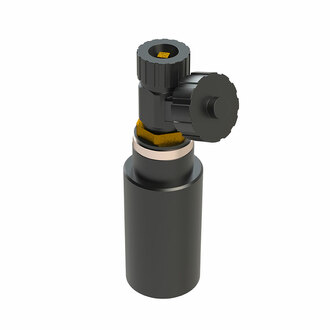

Capuchons d’aération en PE 100 SDR11 avec mamelon de réduction soudé Rp½” filetage intérieur, purgeur d’air G½” inclus.
Réf. art. de
mm
V
mm
X
mm
H
mm
Poids kg
108201 40-½" 127 55 - 0.150 Liste de prix page 87
108202 50-½" 132 60 - 0.200 "
10820363-½"13765-0.250"
Capuchons d’aération en PE 100 SDR11 avec mamelon de réduction soudé Rp½” pour le montage dans une conduite horizontale, purgeur d’air G½” inclus.
Réf. art. de
mm
V
mm
X
mm
H
mm
Poids
kg

11229963-½"170601080.500Liste de prix page 87
Capuchon de purge excl. purgeur PE 100 SDR 11 (108208 /­ 108209)
ELGEF® Plus Té électrosoudable 90° PE100, transition vers un bouchon Rp1/­2” (108206 /­ 108207)
Capuchons d’aération en PE 100 SDR11 avec mamelon de réduction soudé Rp½” pour le montage dans une conduite horizontale, purgeur d’air G½” inclus.
Réf. art. Description
104183 Taco Vent Entlüfter 1/­2" Liste de prix 88
104190 Thermomètre –20/­+40° "

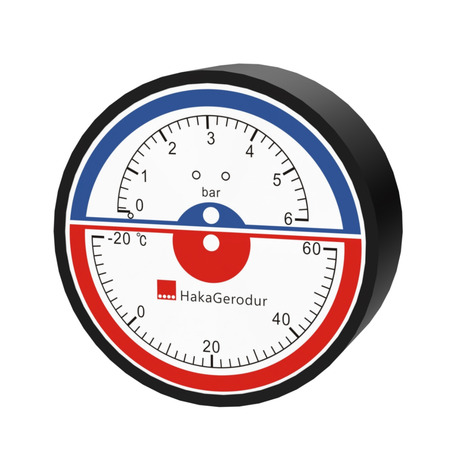

104565 Thermomanomètre 0/­+120° et 0 à 10 bar "
108208 Capuchon de purge excl. purgeur PE 100 SDR 11 de40– Rp1/­2” "
108209 Capuchon de purge excl. purgeur PE 100 SDR 11 de50 – Rp1/­2” "
108206 ELGEF® Plus Té électrosoudable 90° PE100, 40 mm de transition vers un bouchon Rp1/­2” "
108207ELGEF® Plus Té électrosoudable 90° PE100, 50 mm de transition vers un bouchon Rp1/­2” "
112454Hummel SFE-Hahn 1/­2" x 3/­4""
