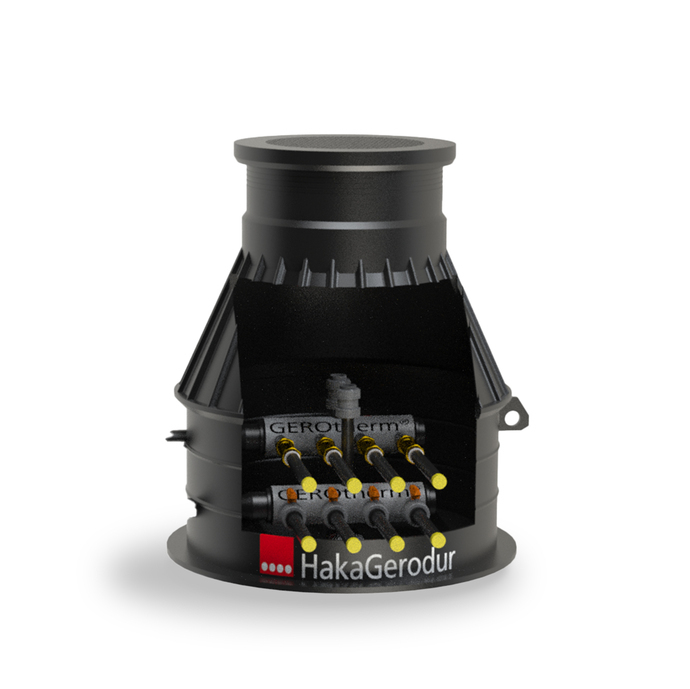

Kleinverteilerschacht GEROtherm®Typ M

Kleinverteilerschacht aus Kunststoff für den Anschluss von Erdwärmesonden im Aussenbereich. Geeignet für Solemengen bis 19.6m3/­h*. SAVE 125 Vorlauf mit Kugelhahn und Rücklauf mit Regulierventil Inline-Setter.

Der GEROtherm®-Kleinverteilerschacht überzeugt als bewährtes und bekanntes Produkt.‎

Ausführliche Produktbeschreibung finden Sie in den entsprechenden Ausschreibungstexten.

* V˙ max. m3/­h @ 1m/­s in SAVE

Produktdetails

  • geeignet für Solemengen bis 19.6 m3/­h
  • Messbereich des Durchflussventils Inline von 20 bis 70 l/­min pro Anschluss oder alternativ 5 bis 42 l/­min
  • Anschlüsse in den Dimensionen ø 40 und 50mm
  • mit Füll-/­Entleerhahn Rp 1 ¼"
  • Anschlussrohr zur Wärmepumpe Dimension ø 63mm und ø75mm
  • Hauptabgang links oder rechts (bei 8 Anschlüssen beidseitig)
  • Hauptabsperrung optional (5-8 Anschlüsse separate Konfiguration: siehe Preisliste Seite 72.2)
  • Gewicht und Preise siehe Preisliste ab Seite 71‎‎


Weitere Produktdetails finden Sie auf dem entsprechenden Flyer im Bereich Download.

Jeder Schacht ist werkseitig komplett vorgefertigt, geprüft und mit einem entsprechenden Prüfprotokoll dokumentiert.

Vorteile

  • werkseitig komplett vorgefertigt, geprüft und fertig für den Anschluss der Elektroschweissmuffen
  • installierter und druckgeprüfter GEROtherm®-Sammler/­Verteiler 97 zeichnet sich durch extrem tiefen Druckverlust aus und erhöht damit die Energieeffizienz der Gesamtanlage
  • jeder Solekreis ist einzeln regel- und absperrbar
  • radial ausbaubare Kugelhähne und Abgleichventile erlauben bei Beschädigung einen einfachen Austausch
  • Handgriffe für das einfache Versetzen auf der Baustelle
  • begehbarer Kunststoffdeckel bis 200 kg; nicht für Fahrzeuge geeignet
  • Auftriebssicherung kann am äusseren Boden mit Verfüllmaterial ausgeführt werden
  • Dom ist bei Bedarf kürzbar
  • kundenspezifische Anpassungen /­ Optimierungen jederzeit möglich

Preisliste

(Für die Preisliste in € kontaktieren Sie bitte unser Verkaufsteam.)
Artikel Nr. Beschreibung Gewicht
114469 Lippendichtung für Deckel 200kg gegen Tagwasser 0.9 Preisliste Seite 75

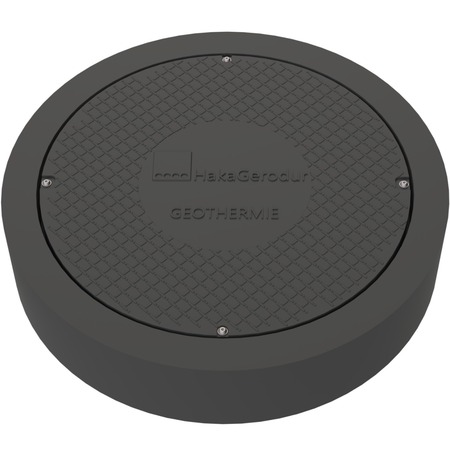

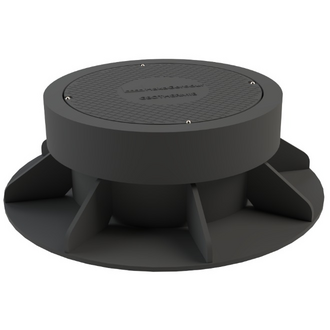

104804 Kunststoffdeckel A15 verschraubt und wasserdicht 13.4 "
113233 Vollguss Abdeckung DN600/­B125 Aufschrift GEOTHERMIE1 56.0 "

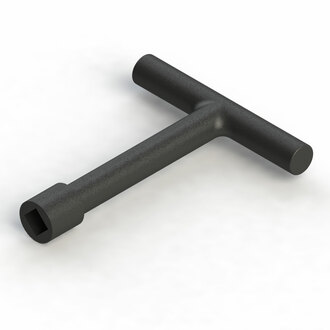

104537Deckelschlüssel zu 1132330.5"

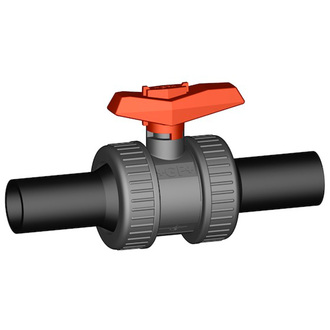

108132 Hauptabsperrung Kugelhahn 2 Stk. 63mm montiert2 2.5 "
108133Hauptabsperrung Kugelhahn 2 Stk. 75mm montiert2

4.762"
1 Benötigt Lippendichtung 114469 /­ Max. Direktlast Typ S/­M/­L = A15
2 Hauptabsperrungen Typ M bis max. 12 Anschlüsse. Hauptabsperrungen sind jeweils in der gleichen Dimension wie der Hauptabgang.
Falls Hauptabsperrung (5-8 Anschlüsse) benötigt wird, Alternativartikel verwenden. (konstruktive Änderung)
