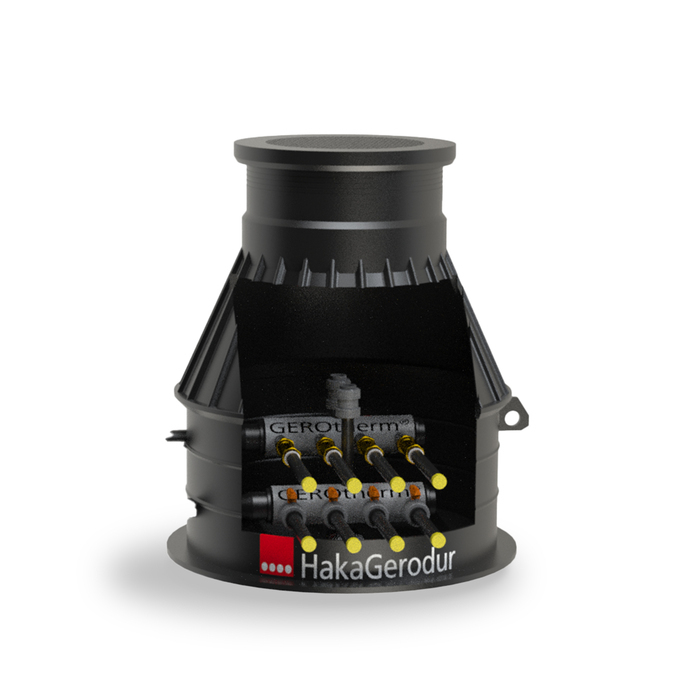

Petite chambre de distribution GEROtherm®Type M

Petite chambre de distribution en plastique pour le raccordement de sondes géothermiques en extérieur. Convient pour des débits de fluide caloporteur jusqu’à 19,6 m3/­h*. SAVE 125 Aller avec vanne à bille et retour avec vanne de régulation débitmètre «inline».

La petite chambre de distribution GEROtherm® convainc en tant que produit connu et éprouvé.

Vous trouverez une description détaillée du produit dans les textes d’appels d’offres correspondants.

* V˙ max. (m3/­­h) @ 1m/­s dans SAVE

Détails du produit

  • convient pour des débits de fluide caloporteur jusqu’à 19,6 m3/­h
  • plage de mesure de la vanne de débit «inline» de 20 à 70l/­min par connexion ou alternativement de 5 à 42l/­min
  • connexions aux dimensions ø 40 et 50 mm
  • avec robinet de remplissage/­vidange Rp 1 ¼"
  • départ au de raccordement à la pompe à chaleur de dimension ø 63 mm et ø 75 mm(A+R)
  • départ principal (PAC) à gauche ou à droite (pour huit connexions sur les deux côtés)
  • Vanne d’arrêt optionnelle (cinq à huit connexions, configuration séparée: voir liste de prix page 102)
  • poids et prix voir liste de prix page 98


Vous trouverez les détails du produit dans la brochure correspondante dans la section Téléchargement.

Chaque chambre est entièrement préfabriquée en usine, contrôlée et documentée par un rapport de contrôle.

Avantages

  • entièrement préfabriquée en usine, contrôlée et prête au raccordement des manchons électrosoudables
  • le collecteur/­distributeur 97 GEROtherm® installé et testé sous pression se distingue par une perte de charge
  • extrêmement faible et augmente ainsi l’efficacité énergétique de l’ensemble de l’installation
  • chaque circuit de fluide caloporteur peut être réglé et fermé individuellement
  • des vannes à bille et des vannes d’équilibrage démontables radialement facilitent le remplacement en cas de détérioration.
  • poignées pour un déplacement simple sur chantier
  • couvercle en plastique praticable jusqu’à 200 kg; ne convient pas aux véhicules
  • la protection contre la poussée ascensionnelle peut être disposée sur le fond extérieur avec du remblai
  • le dôme peut être raccourci au besoin
  • ajustements/­optimisations en fonction des besoins du client possibles à tout moment

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)
Réf. art. Description Poids
114469 Joint à lèvres pour couvercle 200 kg contre l’eau de surface 0.9 Liste de prix page 107

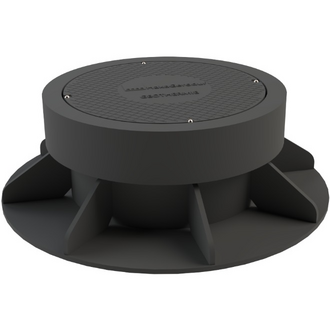

104804 Couvercle en plastique A15 boulonné et étanche 13.4 "
113233 Couvercle en fonte DN600/­B125 inscription GEOTHERMIE1 56.0 "

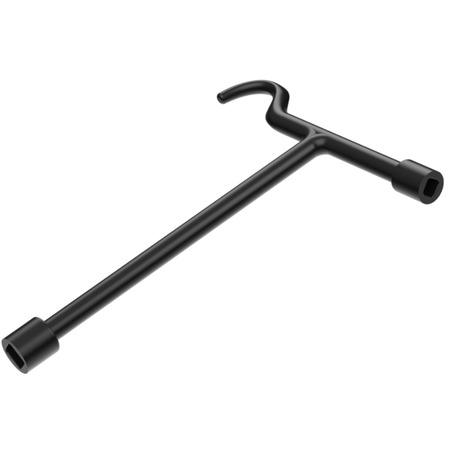

104537Clé pour couvercle 113233 0.5"

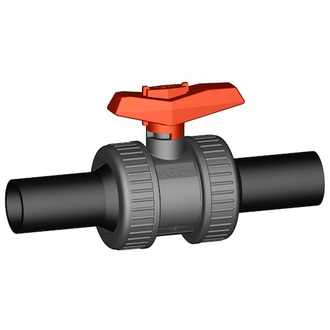

108132 Vanne à bille principale 2 pcs. 63 mm montée2 2.5 "
108133Vanne à bille principale 2 pcs. 75 mm montée24.762"
1 Nécessite un joint à lèvre 114469/­charge directe max. type S/­M/­L = A15
2 Vannes d’arrêt de type M jusqu’à douze connexions max. Les vannes d’arrêt sont de même dimension que le départ principal.
Si une vanne d’arrêt (cinq à huit connexions) est nécessaire, utiliser des substituts. (modification constructive)
